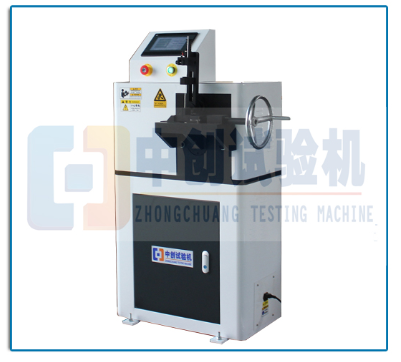

金屬線材反復彎曲試驗機對鋼筋或金屬線材進行冷彎試驗和平面反復彎曲試驗的設備，主要用于對鋼筋或金屬線材進行冷彎試驗和平面反復彎曲試驗，以觀察其冷彎性能。主要參數符合GB/T 238-2002《金屬材料線材 反復彎曲試驗方法》中有關規定，廣泛應用于鋼絲廠、預應力鋼絲廠、建工建材、公路交通、廠礦企業、科研院所、質檢單位檢驗鋼絲、鋼筋等金屬線材的彎曲性能。

符合以下要求：

GB/T238-2013《金屬材料線材反復彎曲試驗方法》

GB/T21839-2019《預應力混凝土用鋼材試驗方法》

GB/T5223.3-2017《預應力混凝土用鋼棒》

GB/T5223-2014《預應力混凝土用鋼材試驗方法》

金屬線材反復彎曲試驗機采用工業觸摸屏控制，調速精度高、性能穩定的交流伺服電機為動力源、配合高精度咬合、低噪音的低背隙行星減速機和高精度光電傳感器，可以自動實現φ0.3mm-φ8.0mm尺寸的金屬線材反復彎曲試驗，以檢驗金屬線材在反復彎曲中承受塑性變形的性能及顯示出的缺陷。

金屬線材反復彎曲試驗機的支輥與撥桿孔間距離可調，撥桿對試樣施加力矩并實現線材試樣的±90°反復彎曲，試樣斷裂后自動停止試驗并記錄彎曲次數，可自動復位至初始狀態，便于下次試驗的試樣安裝。

性能特點：

通過更換不同規格的夾持鉗口，可以做多種規格材料的彎曲試驗，試驗速度無級可調，該設備性能穩定，結構緊湊、質量可靠、操作簡單，彎曲次數數字顯示，運行平穩噪音低，使用可靠壽命長，設計合理，維修方便等特點。

主要技術參數：

彎曲比較大直徑：φ3-10mm

試樣長度：150-200mm

彎曲角度：±90°

彎曲速度：≤60次/分，無級可調

電機功率：1.1Kw

機器外形尺寸：740X628X1120mm

機器質量：200kg

工作原理：

儀器由主機機械系統和電器測控系統兩大部分組成，采用機械傳動，施加試驗力矩使試樣反復彎曲，利用光電開關來檢測彎曲試驗次數。試樣斷裂后自動停機，擺桿復位，數碼管儀表自動顯示，自動記錄試樣彎曲次數。

1、主機

主機由電機，通過皮帶輪帶動蝸桿蝸輪副減速，再由曲柄—擺桿機構，帶動扇形齒輪傳動，扇形齒輪帶動擺桿做順時針90°±1°再逆時針90°±1°的反復擺動，從而使擺桿上的導套帶動試樣做反復彎曲，達到試驗的目的。在扇形齒輪上裝有記數用的計數裝置，試樣每彎曲一次，光電開關采集一次信號，這樣就達到了記數的目的。

標準集團工程師強調，試驗結束后，如果擺桿沒有停到中間位置，按復位鍵，則由另一只光電開關采集信號，使擺桿恢復到中間位置。

在擺桿上，裝有撥桿，而撥桿上裝有內徑大小不同的導套，針對標準范圍內不同直徑的試樣，把撥桿調整到標準要求的不同高度，并使用標準要求的不同導套。

在擺桿的下方，裝有試樣夾持裝置。對不同直徑的試樣，更換相應半徑的鉗口。

2、電器測控系統

電器測控系統主要有強電和弱電兩部分組成。強電控制電機，弱電部分分為三路：一路由光電開關采集彎曲次數信號，經脈沖整形到譯碼器送到液晶表顯示并保存;另一路由光電開關控制擺桿的復位，當接到信號后使電機停止，同時，后一路接到電機停止的信號后，對電機進行反制動，從而使擺桿停到適當?shù)奈恢谩?/span>
