范圍

 本標準規定了金屬薄板和薄帶反復彎曲試驗方法的原理、符號、試驗設備、試樣、試驗程序和試驗報告。

 本標準適用于厚度等于或小于3 mm的金屬薄板和薄帶反復彎曲塑性變形能力的測定。

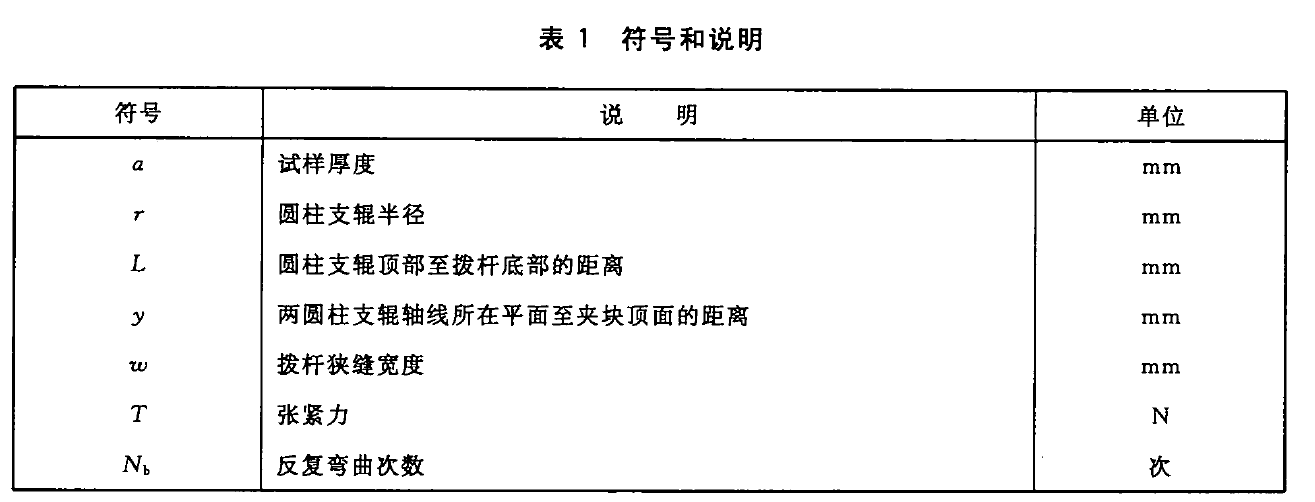

試驗原理：

反復彎曲試驗是將矩形橫截面試樣的一端固定，繞規定半徑的圓柱支輥彎曲900，再沿相反方向彎曲的重復彎曲試驗。

一般要求

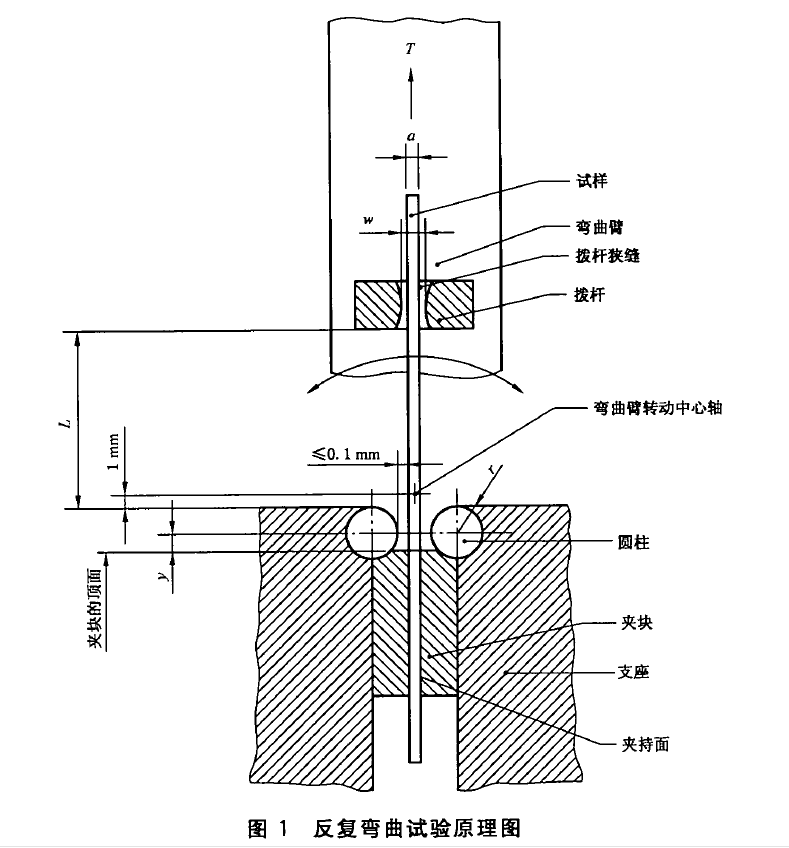

反復彎曲試驗使用的試驗機應符合圖1所示的原理，并能記錄彎曲次數。

圓柱支輥和夾塊

圓柱支輥和夾塊應具有足夠的硬度，圓柱支輥應可更換。

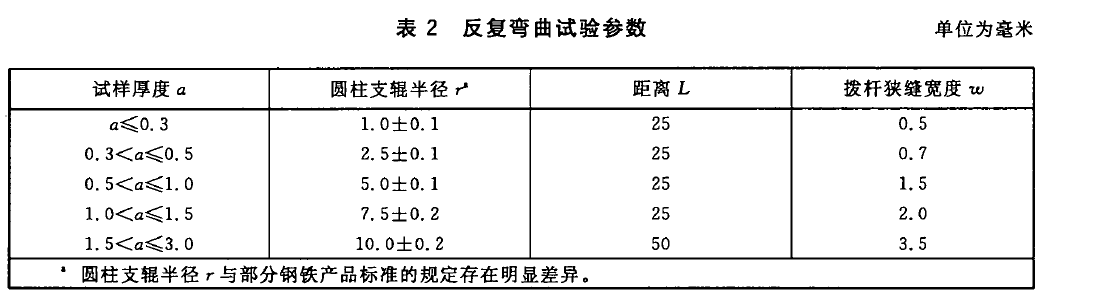

圓柱支輥半徑應符合相關產品標準的要求。如未規定具體要求，圓柱支輥半徑應符合表2的規定。

3、兩個圓柱支輥軸線應相互平行并在同一水平面內，且垂直于彎曲平面，其平行度不超過

0. 1 mm

4、夾塊的夾持面應稍微凸出于圓柱支輥，但不超過0. 1 mm，即測量兩圓柱支輥的曲率中心連線上試樣與圓柱支輥間的間隙不大于0.1 mm

5、夾塊的頂面應低于兩圓柱支輥曲率中心連線。當圓柱支輥半徑不大于2. 5 mm時，y值為1. 5 mm;當圓柱支輥半徑大于2. 5 mm時，y值為3. 0 mm(即r鎮2.5 mm,y=1.5 mm;r}2.5 mm,y=3 mm)

6、圓柱支輥頂部至撥桿底部的距離L應符合表2的規定。

彎曲臂及撥桿

對于各種尺寸的圓柱支輥，彎曲臂的轉動中心軸至圓柱支輥頂部的距離均為1. 0mm

撥桿狹縫的寬度w應符合表2的規定。

如何取樣

1、試樣厚度應為產品的厚度，并保留兩側原表面。

2、機加工的試樣其寬度應為20 mm^-25 mm。對于試樣寬度大于25 mm的，經供需雙方協商，可采用其他寬度試樣;對于寬度小于20 mm的薄帶產品，試樣寬度應為原產品的全寬度。試樣長度約150 mm

3、樣坯的切取位置和方向應按照相關產品標準的要求或供需雙方協議確定。樣坯應保留足夠的機加工余量。

4、制備試樣時，應使由于發熱和加工硬化的影響減至比較小。試樣表面應無裂紋和傷痕，棱邊應無毛刺。

試驗規程

1、試驗一般應在10 0C ^-35℃的室溫范圍內進行，對溫度要求嚴格的試驗，試驗溫度應為23℃士5 0C ,

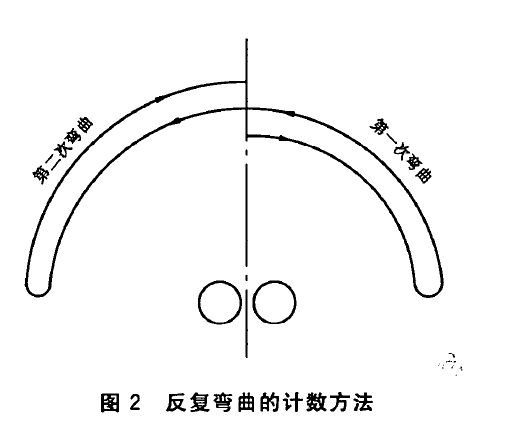

2、彎曲臂處于垂直狀態，夾緊試樣下端，試樣上端穿過撥桿狹縫，如圖1所示。將試樣從起始位置向右(左)彎曲90°，然后返回至起始位置，作為第1次彎曲。再由起始位置向左(右)彎曲90°，再返回至起始位置，作為第2次彎曲，如圖2所示。如此依次連續進行反復彎曲。

3、彎曲試驗應以每秒不超過1次的均勻速率連續進行，彎曲時應平穩無沖擊。必要時，應降低彎曲速率以確保試樣產生的熱不至影響試驗結果。

4、為了確保試驗時試樣與圓柱支輥的圓弧面連續接觸，可對試樣施加一定的張緊力。除非相關產品標準另有規定，施加的張緊力T不得超過試樣公稱抗拉強度相對力值的2%

    當出現爭議時，張緊力丁應等于試樣公稱抗拉強度相對力值的2%

5、連續試驗至相關產品標準中規定的彎曲次數，或者連續試驗至試樣完全斷裂為止。

    如果某些產品有特殊要求，可以根據規定連續試驗至出現肉眼可見的裂紋為止。

    如果特別需要，經相關方協商，可采取影像手段記錄反復彎曲試驗過程，通過影像回溯確定產生裂紋的時刻;或通過其他手段確定產生裂紋的時刻，從而得到準確的反復彎曲次數。

6、試樣斷裂的比較后一次彎曲不計人彎曲次數Nb
