混凝土板靜力受壓彈性模量測試設備試驗方法

混凝土板靜力受壓彈性模量取樣：100mmX100mmX300mm棱柱體試件二組6塊。

1、測定的混凝土板靜力彈性模量是指應力為軸心抗壓強度的40%時的加荷割線模量。

2、取一組試件，根據(jù)規(guī)定測定軸心抗壓強度。

3、取另一組時間，作經理彈性模量試驗，其步驟如下：

A、檢查試件外觀。

B、在試件中部測量試件的邊長精確至1mm，并計算試件的橫截面面積。

C、將測量變形的儀表安裝在供彈性模量測定的試件上，儀表應精確地安在試件的兩對應大面的中心線上。

D、時間的測量標距為150mm。

E、將裝有變形測量儀表的時間置于輕質加氣混凝土板靜力受壓彈性模量試驗機的下壓板上，使時間的軸心與輕質加氣混凝土板靜力受壓彈性模量測試機下壓板的中心對準。

F、啟動輕質混凝土板靜力受壓彈性模量試驗機，當上壓板與試件接近時，調整球座，使之接觸均衡。

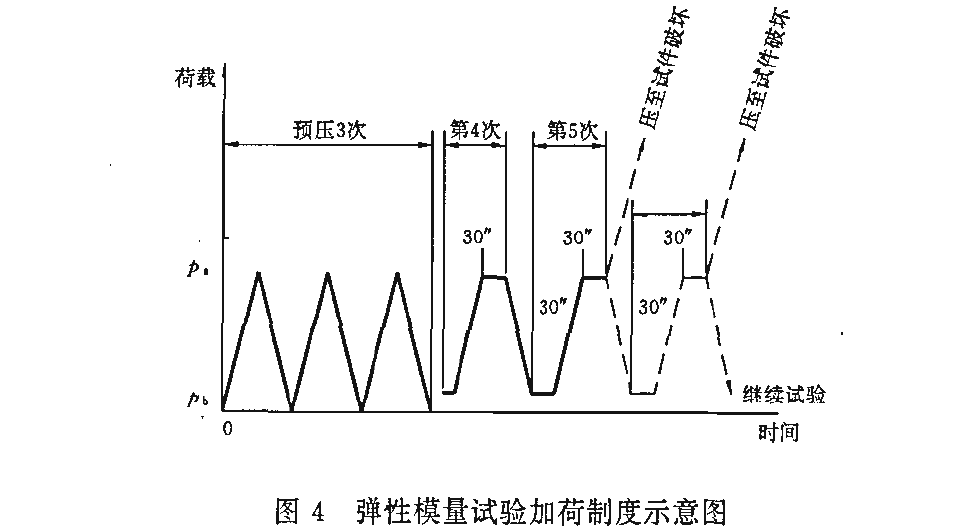

G、以（0.20±0.05）kN/s的速度連續(xù)而均勻地加荷。當達到應力為0.1MPa的荷載時，保持該荷載30s，然后以同樣的速度加荷至應力為0.4Fcp的荷載，保持該荷載30s，然后以同樣的速度卸荷至應力為0.1MPa的荷載，保持該荷載30s。如此反復預壓3次。

H、根據(jù)上述加荷和卸荷方法，分別讀取第4次荷載循環(huán)，以試件兩側相應的變形讀數(shù)，計算兩側變形值的平均值，按同樣方法進行第五次荷載循環(huán)。

I、如何荷載差不大于0.008mm，則卸除儀表，以同樣速度加荷至時間破壞，并計算軸心抗壓強度。

J、取試驗后的試件的一部分，立即稱重量，然后在（105±5）℃下烘至恒質，計算其含水率。
