塑料材料彎曲性能試驗機操作規程

1、塑料材料彎曲性能試驗機試驗應在受試材料的標準規定的環境中進行。若無相關標準時，應從比較合適的環境進行試驗。另有商定的，如高溫或低溫試驗除外。

2、測量試樣中部的寬度b，精確到0.1mm；厚度h，精確到0.01mm，計算一組試樣厚度的平均值h。

剔除厚度超過平均厚度允差±2%的試樣，并用隨機選取的試樣來代替。

本標準根據室溫下測量用測定彎曲性能的試樣尺寸。對于在其他溫度下測定的彎曲性能，沒有考慮熱膨脹所產生的影響。

1、按受材料標準的規定設置試驗速度，如無相關標準，選一速度值，使彎曲應變速率盡可能接近1%/min，對于推薦試樣，給定的試驗速度為2mm/min。

2、把試樣對稱地放在兩個支座上，并與跨度中心施加力。

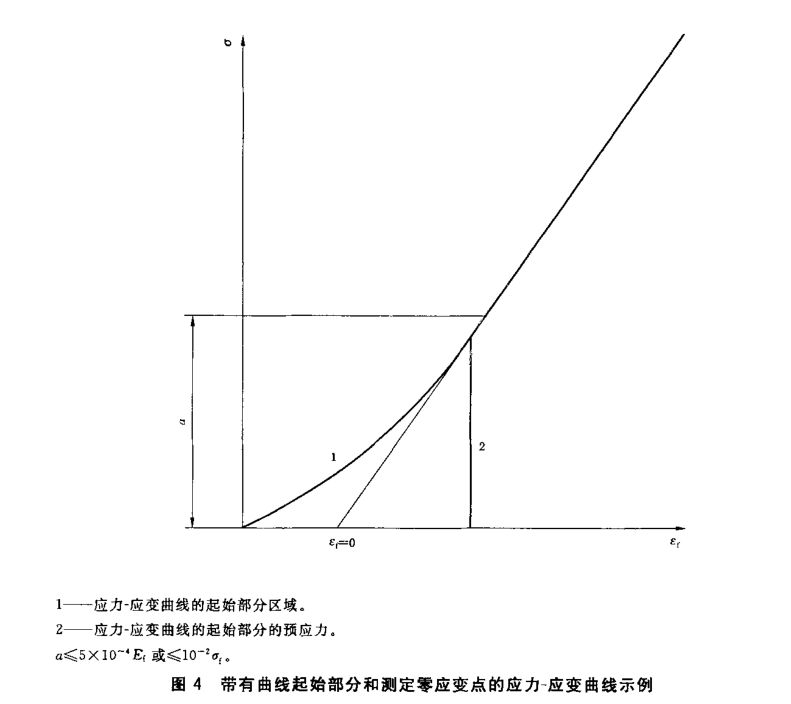

3、記錄試驗過程中施加的力和相應的撓度，若可能，應用自動記錄裝置來執行這一操作過程，以便得到完整的應力-應變曲線圖。

 根據力-撓度或應力-撓度曲線或等效的數據來確定在相關應力、撓度和應變值。
