炭素（石墨）材料耐壓強度試驗機主要用于測試炭素材料以及炭素制品、石墨材料的抗壓強度、耐壓強度、承載力、壓縮破壞、壓縮剛度等力學性能檢測。

炭素材料壓力試驗機采用原理：

抗壓強度是材料單位面積上所能承受的極限載荷。

炭素材料耐壓強度測試機的選擇：

1、游標卡尺：測量范圍（0-200）mm,精度0.02mm。

2、炭素材料耐壓強度試驗機：量程（0-300）kN。

3、鼓風干燥箱：具有自動調溫裝置，能保持溫度在（105-110）℃。

炭素石墨材料耐壓強度測試機試驗步驟：

1、試樣須在（105-110）℃鼓風干燥箱內烘干2h，然后貯存在干燥器內，冷卻至室溫備用。

2、試樣檢測和計算：

A、直徑檢測：沿試樣軸向測6次，取其平均值。

B、高度檢測：按試樣端部圓周測3次，取其平均值。

C、用測得的直徑值，計算受壓面積。

3、試樣以指定的受壓面，放在炭素石墨材料壓力試驗機工作面中心處。

4、炭素石墨材料以每分鐘3kN/CM^2的速度，連續地，無沖擊地施加荷重，直至試樣破壞為止，記錄試樣破壞時的載荷。

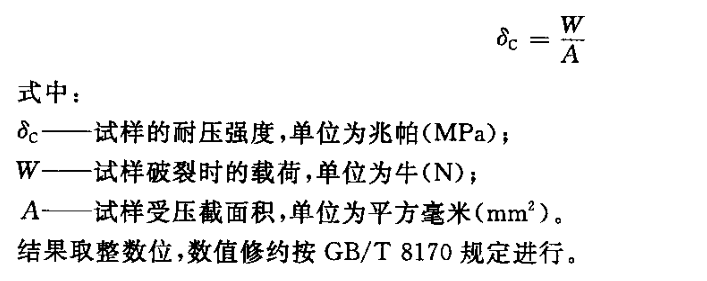

石墨材料耐壓強度計算公式：



相關文章：

石墨電極抗折強度測試試驗機檢測標準

GBT3074石墨電極抗折強度測定方法

電炭制品抗壓強度試驗機測試方法

電炭制品抗折強度測試機試驗方法

如何選擇鋁業碳素材料楊氏模量試驗機

鋁業碳素材料楊氏彈性模量試驗機測試原理

碳素材料楊氏彈性模量測試試驗機操作步驟
