木塑復合材料彎曲強度試驗機主要用于測試木塑復合材料以及制品的彎曲強度、彎曲載荷、彎曲變形、彎曲彈性模量、三點彎曲、四點彎曲、彎曲破壞等力學性能檢測。

工作原理：

   采用三分之一處加載、四點彎曲方式，以均勻速度加載至試樣破壞。計算出彎曲強度，并在試樣受力彎曲的比例極限應力范圍內，按載荷與變形的關系、確定彎曲彈性模比較。

木塑復合材料彎曲強度試驗機滿足要求：

1、ZCW-W萬能拉力試驗機，精確至1%

2、量具，精度0.02mm

3、形變測量儀，精度0.01mm

試驗步驟：

1、對試樣進行狀態調節。

2、沿試樣長度方向測測量三處的寬度和厚度，記錄平均值，精確至0.05mm.

3、調節兩支座跨距至試樣公稱厚度的16倍。

4、兩點加載彎曲測試方法

   試驗時加載輥軸線應與支承輥軸線平行，并與試樣長軸中心線垂直，位于跨跟的1/3處。加載輥和支承輥長度應大一于試樣寬度。通常加載輥、支承輥平徑為12.7mm+0.5mm;若試驗中加載輥、支承輥處發生明顯裂紋或者壓痕時，加載輥、支承輥半徑可增至試樣厚度的1.5倍。

以每分鐘1%(士10%)的應變速率連續施載，此速度可按式計算得到:

             R=0.001 85*L^2/h

式中：

R—加載速度，單位為毫米每分鐘(mm/min);

l試驗跨距，單位為毫米(mm);

h—試樣厚度，單位為毫米(mm)。

5、勻速加載。同步記錄載荷、形變測肇儀測得的試樣跨距中心的形變、破壞時比較大載荷值。繪制載荷一形變曲線。

塑料復合材料彎曲試驗結果表示方法：

1、彎曲破壞載荷

   彎曲破壞載荷，即試樣破壞時的比較大載荷。當試樣比較大應變首次達到3%仍未斷裂時，則認為此時的載荷為彎曲破壞載荷F口被測試樣的彎曲破壞載荷為所有試樣的均依。

2、彎曲強度

試樣的彎曲強度按式計算，精確至0. 1 MPa

Θ=Fl/bh^2

式中：

Θ一試樣的彎曲強度，單位為兆帕(MPa ) ;

F—試樣彎曲破壞載荷。單位為牛頓(N);

l一兩支座問距離，單位為毫米(mm);

b—試樣寬度，單位為毫米(mm) ;

h-試樣厚度，_單位為皇米(mm)。

計算試樣彎曲強度的算術平均值，精確至0.1MPa。

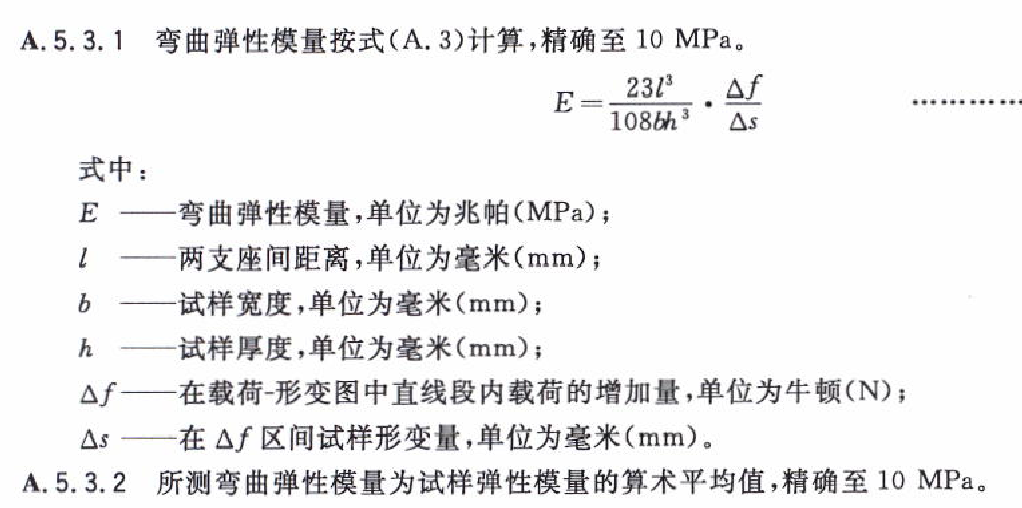

相關文章：

鋁塑復合板彎曲強度/彈性模量試驗機檢測方法

電子式人造板試驗機如何做木塑地板彎曲破壞載荷測試？

實木復合地板做靜曲強度_彈性模量（四點彎曲）如何選擇試驗機
