鋼絞線疲勞試驗機主要適用于預(yù)應(yīng)力混凝土鋼絞線、鋼芯鋁絞線、不銹鋼絞線、鋁包鋼絞線等各種規(guī)格型號的鋼絞線做彎曲疲勞、載荷疲勞、耐久性、疲勞壽命、伸縮批號、耐磨壽命、松弛疲勞、拉伸疲勞、破壞壽命等性能測試。此設(shè)備屬于定制產(chǎn)品，圖片參數(shù)僅供參考！

鋼絞線彎曲疲勞試驗機試驗程序：

1、疲勞試驗所用試樣是成品鋼絞線上直接截取的試樣，試樣長度應(yīng)保證兩夾具之間的距離不小于500mm。

2、鋼絞線應(yīng)能經(jīng)受2*10^6次0.7Fm-(0.7Fm-2△Fa)脈動負(fù)荷后而不斷裂。

2△Fa/Sn=195MPa

式中:

Fm鋼絞線的公稱比較大力，單位為牛頓(N}；

2△Fa應(yīng)力范圍(兩倍應(yīng)力幅)的等效負(fù)荷值，單位為牛頓(N)；

    Sn—鋼絞線的參考截面積，單位為平方毫米（mm2）

3、在試驗的全過程中，脈動拉伸的比較大應(yīng)力保持恒定應(yīng)力的靜態(tài)測量誤差應(yīng)不大于士1%。

4、應(yīng)力循環(huán)頻率不能超過120Hz。

5、所有應(yīng)力都沿著軸向傳遞給試樣，應(yīng)無鉗口和缺口影響，且應(yīng)有一個相應(yīng)的裝置能限定夾頭中試樣的任何滑移。

6、由于缺口影響或局部過熱引起試樣在夾頭內(nèi)和夾持區(qū)域內(nèi)(2倍鋼絞線公稱直徑)斷裂時試驗無效。

7、試驗過程中，試件溫度不得超過40℃，試驗室環(huán)境溫度在18℃~25℃。

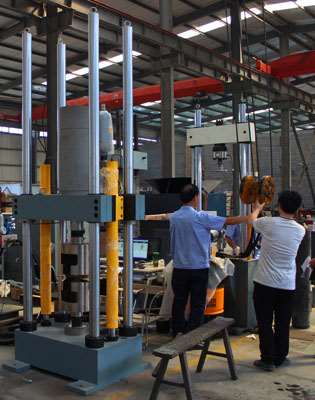

鋼絞線疲勞試驗機現(xiàn)場圖：
