閥門零部件襯套材料主要是Q235，對于Q235鋼材主要檢測拉伸強(qiáng)度、抗拉強(qiáng)度、拉伸破壞、拉伸屈服、斷裂強(qiáng)度、抗彎強(qiáng)度、剪切強(qiáng)度、拉伸彈性模量、橫向拉伸等力學(xué)性能測試，選擇萬能拉伸測試機(jī)來檢測。由于Q235拉伸試驗(yàn)與沖擊測試是交替進(jìn)行的，對于沖擊試驗(yàn)也是實(shí)驗(yàn)室常檢測的項(xiàng)目。

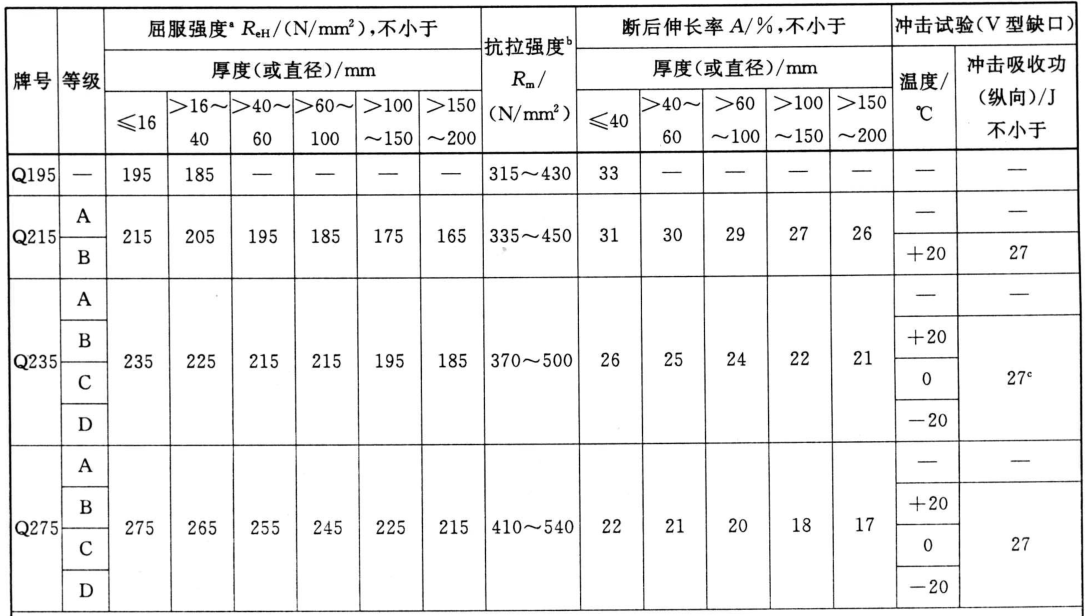

Q235抗拉強(qiáng)度、屈服強(qiáng)度、斷后伸長率、沖擊強(qiáng)度應(yīng)符合表中的規(guī)定。



閥門零部件襯套材料Q235拉伸測試方法：

鋼板、鋼帶試樣的縱向軸線應(yīng)垂直與軋制方向；型鋼、鋼棒和受寬度限制的窄鋼帶試樣的縱向軸線應(yīng)平行于軋制方向。

設(shè)定試驗(yàn)力零點(diǎn)：

在試驗(yàn)加載鏈裝配完成后，試樣兩端被夾持之前，應(yīng)設(shè)定力測量系統(tǒng)的零點(diǎn)。一旦設(shè)定了力值零點(diǎn)，在試驗(yàn)期間力測量系統(tǒng)不能在發(fā)生變化。

試樣的夾持方法：

應(yīng)使用楔形夾頭、螺紋夾頭、平推夾頭、套環(huán)夾具等合適的夾具夾持試樣。

應(yīng)盡比較大努力確保夾持的試樣受軸向拉力的作用，盡量減小彎曲，這對試驗(yàn)脆性材料或測定規(guī)定塑性延伸強(qiáng)度、軌道總延伸強(qiáng)度、軌道殘余延伸強(qiáng)度或屈服強(qiáng)度尤為重要。

為了得到直的試樣和確保試樣與夾頭對中、可以施加不超過軌道強(qiáng)度或預(yù)期屈服強(qiáng)度的5%相應(yīng)的預(yù)拉力。
