玻璃纖維增強塑料電纜導管環剛度試驗機主要用于測試電力行業電纜導管的環剛度、環柔度、剛度變形、壓力剛度、剪切剛度、載荷變形等力學性能試驗。

塑料電纜導管環剛度測試滿足要求：

玻璃纖維增強塑料電纜導管環剛度試驗機工作條件：

1、具備條件時至少溫度（23±2）℃環境中放置4h，并在相同環境下進行試驗。不具備條件時，在試驗時環境溫度下進行試驗。

2、仲裁試驗時，試樣至少在溫度（23±2）℃和相對濕度（50±10）%的環境中存放40h，并在同樣環境下進行試驗。

玻璃纖維增強塑料電纜導管環剛度試驗機滿足技術要求：

A、電纜導管環剛度試驗機測試載荷相對誤差不應超過±1%。

B、電子式電纜導管環剛度試驗機使用噸位的選擇應使試樣施加載荷落在滿載的10%-90%范圍內，且不應小于環向拉伸試驗機比較大噸位的4%。

C、能獲得恒定的試驗速度，當試驗速度不大于10mm/min時，誤差不應超過20%；當試驗速度大于10mm/min時，誤差不應超過10%。

D、變形相對誤差不應超過±1%，精確到0.25mm。

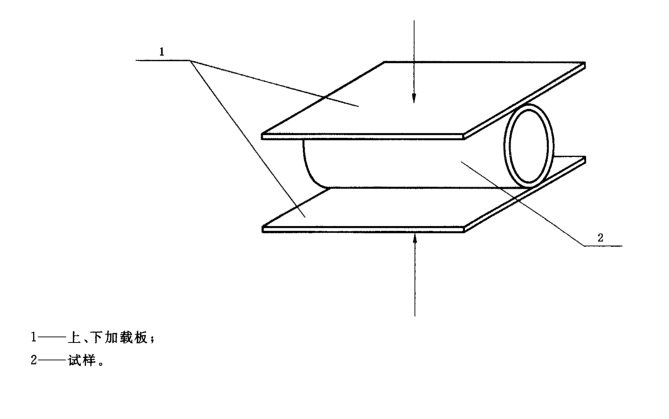

E、加載板面應平整、光滑。板的厚度不小于6mm，以保證有足夠的剛度。板的長度 不小于試樣長度，寬度不小于試樣達到比較大徑向變形時與加載板的接觸寬度加150mm。

F、加載速度為（10-12）mm/min。







相關文章：

如何選擇電子式玻璃纖維氈拉伸破壞/斷裂強度試驗機？   玻璃纖維拉伸斷裂強力試驗方法

萬能材料試驗機能測試纖維增強塑料的壓縮彈性模量嗎？ 單向纖維增強塑料層間剪切強度試驗方法

液壓壓力試驗機如何檢測玻璃纖維增強水泥的抗壓強度    單向纖維增強塑料彎曲試驗機測試標準

玻璃纖維增強塑料電纜導管環向拉伸強度試驗機測試方法  GBT6006紡織玻璃纖維氈斷裂強力試驗方法
