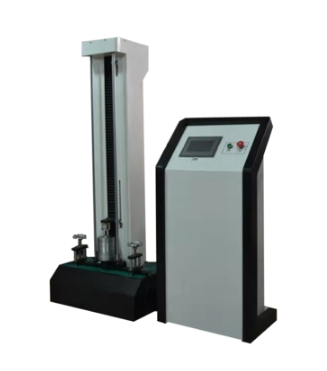

光纜沖擊強度試驗機適用于測試光纜承受沖擊的能力，通過施加沖擊力，對于合格的光纜要求光纖不斷裂，光纖的衰減變化不超過光纜產品標準中規定的值，光纜護套不開裂。

光纜做沖擊測試的目的是：確定光纜承受沖擊的能力。

光纜做沖擊測試時，如何取樣？

1、試樣長度應足以施行規定的試驗。當只是評定物理?yè)p傷時，長度范圍可從1m到5m。當要求監測衰減變化時，則試樣應是足夠長度的光纜端部的一段。

2、試樣可在兩端以連接器或者以把所有光纖、護套和張力構件夾持在一起的適當方式進行終端。沖擊試驗機上的夾子可能適用，或者試樣足夠長而不再需要終端約束。

如何選擇光纜沖擊強度試驗機？

1、光纜沖擊試驗機應能把沖擊施加到固定在堅實的平鋼座上的光纜試樣上。當要求一次或僅僅幾次沖擊時，它使一個重物垂直跌落在一個鋼塊上，鋼塊再把沖擊傳遞到光纜試樣。當要求反復沖擊時，它用一個跌落的重錘進行多次沖擊。

2、接觸試樣的撞擊表面應是詳細規范中規定的表面半價為R的圓弧形。

沖擊高度：1000mm

沖擊速度：（10~20）次/分鐘，任意設置

沖擊次數：1~9999，任意設置

普通光纜沖擊頭砝碼托架重量：0.45kg

蝶形光纜沖擊頭托架重量：1N（選配）

光纜沖擊面半徑：12.5mm
