橡膠套靴疲勞試驗(yàn)機(jī)用來(lái)檢測(cè)被測(cè)橡膠套靴側(cè)邊試樣的耐久性、疲勞強(qiáng)度、載荷疲勞、壽命、往復(fù)疲勞、動(dòng)剛度、靜剛度、伸縮疲勞等力學(xué)性能檢測(cè)。

測(cè)試原理：

通過(guò)橡膠套靴疲勞試驗(yàn)機(jī)以恒定頻率向橡膠套靴短側(cè)邊試樣(270 mm x L60 mm )施加周期垂向荷載，經(jīng)過(guò)3 x 10^6次連續(xù)施加周期荷載，測(cè)定其厚度和靜剛度的變化率。

耐久疲勞試驗(yàn)機(jī)滿足要求：

1、能在4HZ±1Hz頻率下施加至少100 k N荷載，精度等級(jí)不應(yīng)低于1級(jí)的疲勞試驗(yàn)機(jī)。

2、加載鋼板長(zhǎng)度為300mm，寬度為170mm，厚度不應(yīng)小于40 mm的平鋼板。

3、支承鋼板長(zhǎng)度和寬度不小于被測(cè)橡膠套靴短側(cè)邊試樣的氏度和寬度、厚度不小于25mm的平鋼板。當(dāng)疲勞試驗(yàn)機(jī)工作臺(tái)的長(zhǎng)度或?qū)挾刃∮谥С袖摪宓拈L(zhǎng)度或?qū)挾葧r(shí)，支承鋼板的厚度不小于40mm。

4、精度為0. 02mm的游標(biāo)卡尺。

5、能在4Hz±1Hz頻率下測(cè)定垂向位移、示值誤差0.01mm的位移傳感器。

6、在試驗(yàn)過(guò)程中能進(jìn)行數(shù)‘產(chǎn)記錄并畫(huà)出荷載一位移曲線、采樣頻率不低于50 Hz的記錄設(shè)備。

操作步驟：

1、試驗(yàn)室環(huán)境溫度23℃±2℃。

2、開(kāi)始試驗(yàn)前，將試驗(yàn)用所有試樣和設(shè)備在23℃±2℃的環(huán)境中至少靜置24 h。

3、試驗(yàn)前，用游標(biāo)卡尺測(cè)量橡膠套靴短側(cè)邊試樣的原始厚度，每塊橡膠套靴短側(cè)邊試樣至少測(cè)4個(gè)點(diǎn)(四邊各!個(gè)點(diǎn))，并做好標(biāo)記，取平均值作為橡膠套靴短側(cè)邊試樣的原始厚度H0，按規(guī)定的試驗(yàn)方法進(jìn)行靜剛度測(cè)試，測(cè)得的靜剛度記為疲勞前靜剛度Ks0。

    將支承鋼板平放在剛性基礎(chǔ)上，然后放置被測(cè)橡膠套靴短側(cè)邊試樣和加載鋼板。向加載鋼板施加14kN一70 k N的垂向循環(huán)荷載，加載頻率4H z ,荷載循環(huán)3x10^6次。

4、3x10^6次荷載循環(huán)后，將橡膠套靴短側(cè)邊試樣取出在23℃士2℃的環(huán)境中靜置24 h。

5、在疲勞前原測(cè)量位置測(cè)量被測(cè)橡膠套靴短側(cè)邊試樣的厚度，取平均值作為疲勞后被測(cè)橡膠套靴短側(cè)邊試樣的厚度H1按公式計(jì)算：

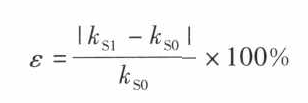

按規(guī)定試驗(yàn)方法進(jìn)行靜剛度測(cè)試測(cè)得的靜剛度記為疲勞后剛度Ks1，根據(jù)計(jì)算橡膠

套靴短側(cè)邊試樣的靜剛度變化率：





相關(guān)文章：

橡膠墊板動(dòng)靜剛度試驗(yàn)機(jī)生產(chǎn)廠家直銷(xiāo)價(jià)格                橡膠桿做疲勞試驗(yàn)時(shí)如何取樣？

金屬橡膠材料疲勞試驗(yàn)機(jī)損傷性能研究分析                牽引拉桿橡膠件靜剛度試驗(yàn)機(jī)方法

橡膠靜剛度試驗(yàn)機(jī)操作規(guī)程及測(cè)試結(jié)果分析                橡膠緩沖器靜剛度試驗(yàn)機(jī)測(cè)試方法

廠家提供墊板橡膠疲勞試驗(yàn)機(jī)操作規(guī)程視頻                機(jī)車(chē)車(chē)輛橡膠件壽命試驗(yàn)分析

橡膠減震器疲勞試驗(yàn)機(jī)如何選擇設(shè)備                      橡膠隔震墊疲勞試驗(yàn)機(jī)的應(yīng)用范圍

橡膠襯套動(dòng)靜（扭轉(zhuǎn)）剛度~耐久疲勞~載荷壽命試驗(yàn)機(jī)      橡膠套靴靜剛度試驗(yàn)機(jī)測(cè)試方法
