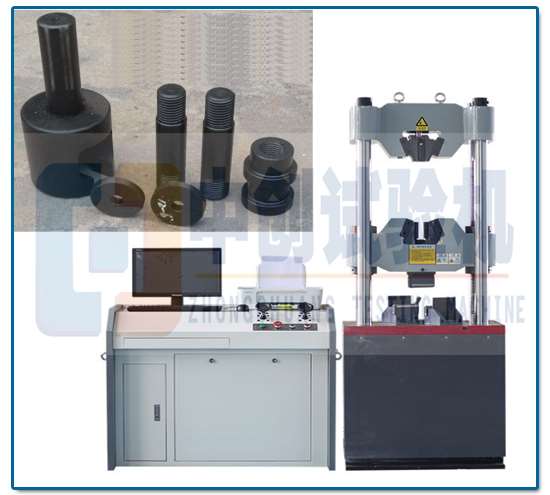

高強度螺栓楔負載荷試驗機主要適用于高強度螺栓的楔負載荷、拉力載荷、斷裂強度、抗拉強度、斷后伸長率、斷后收縮率、非比例延伸強度性能測試。

高強度螺栓楔負載測試機一般選擇液壓式拉力來完成實驗，因?yàn)樾ㄘ?fù)載荷比較大。

技術要求：

高強度螺栓在進行楔負載荷測試時，拉力載荷滿足下表要求，且斷裂破壞發生在螺紋與螺桿的交接處。

當高強度螺栓d≤3時，如果不能做楔負載試驗，預先做拉力載荷測試時，應滿足上表的要求規定。



測試規程：

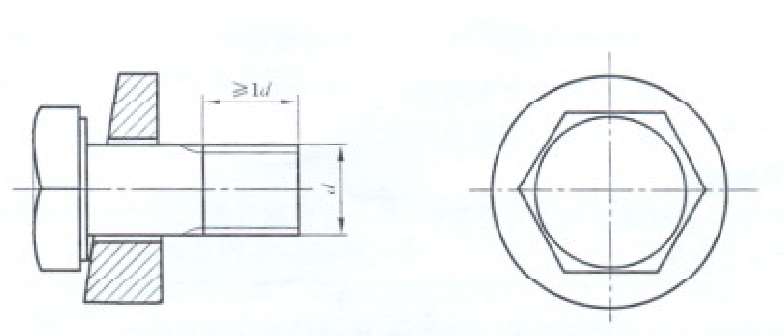

1、高強度螺栓下置-10°鍥墊，在高強度螺栓拉力試驗機上將試樣擰緊在帶有螺紋的夾具上，然后進行抗拉強度實驗。

2、測試試樣為等規格且檢驗合格的高強度螺栓。

3、帶螺紋長度的高強度螺栓楔負載試驗，允許未旋合螺紋的長度Lth≤ld。

4、高強度拉伸試驗機的測試夾頭的分離速率不超過25mm/min。

5、高強度螺栓拉力試驗機繼續測試、直到試樣斷裂，測試出極限拉力載荷。

規格參數：

1、楔負載試驗拉力：696kN（M30-10.9s）

2、螺栓比較小拉力荷載試驗：583kN（M30-10.9s）
3、螺母保證荷載試驗：583kN（M30-10.9）
4、螺栓保證荷載試驗：466kN（M30-10.9s）

 相關產品推薦：

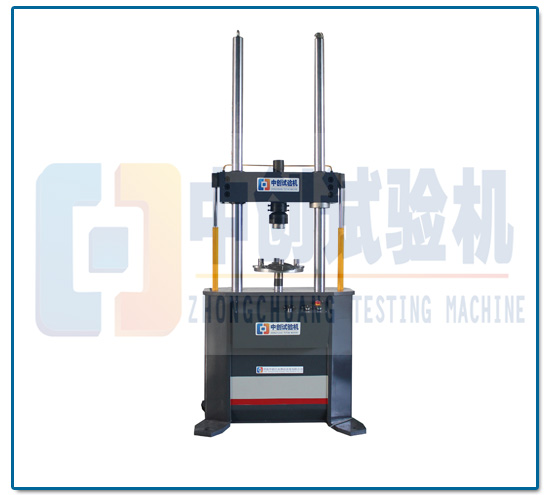

        螺栓扭矩系數試驗機                     螺栓扭轉軸力測試機                  高強度螺栓疲勞實驗臺
