單環鏈循環載荷疲勞試驗機主要適用于窄軌車輛單環鏈的循環疲勞、循環次數、載荷疲勞、往復疲勞、壽命、耐久疲勞、脈動循環疲勞等性能測試。

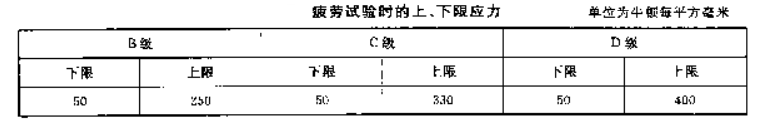

1、單環鏈疲勞試驗時的上限應力和下限應力應滿足表1規定的。

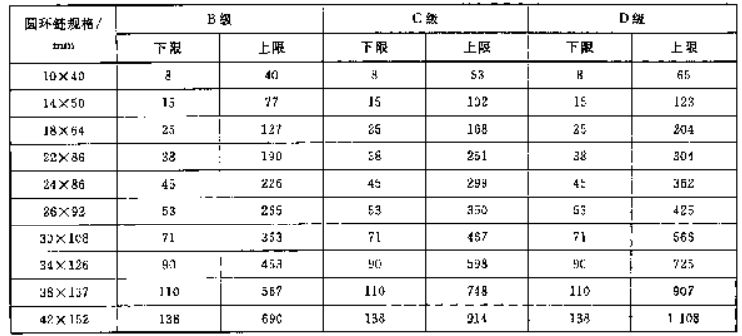

2、單環鏈循環疲勞測試時，上限負荷和下限負荷應復合表2規定的。



3、被試樣在表2所列的上限、下限脈動作用下，其脈動循環次數應不低于30000次。



窄軌車輛單環鏈依據MT 244.1-2005 煤礦窄軌車輛連接件 連接鏈 標準而生產驗收的。

單環鏈的疲勞試驗應符合下表的規定，試驗中不允許出現明顯裂紋。當疲勞試驗達到規定次數時，單環鏈如果出現裂紋，則應對該試樣進行破斷拉力試驗，其破斷負荷應不低于360kN。

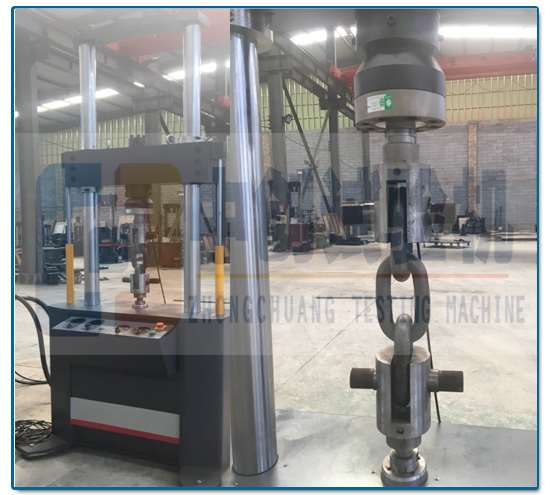

單環鏈循環疲勞試驗機規格參數：

型   號                                                  ZCPW-300kN

靜態復合試驗力(kN)                                          300

動態上限負荷                                               ±300

測量準確度             試驗力                 優于示值的±1%（精密級±0.5%）

                       位移                   優于示值的±1%FS（精密級±0.5%FS）

                       變形                   優于示值的±1%（精密級±0.5%）

頻率范圍（HZ）                                         0.01-50

框架形式                                                 雙柱

振幅                                               ±75

立柱距離                                           715

試驗空間                                           1200
