塑料剝離強度試驗機主要適用于塑料件、塑料袋、塑料板、塑料布、塑料膜、塑料盒、塑料托盤等塑料制品以及塑料件的180°剝離力、360°剝離力性能測試。

塑料剝離力試驗機測試原理：

將規(guī)定寬度的塑料試樣，在一定的速度下，進行T型剝離，測定復合層與基材的平均剝離力。

塑料剝離強度試驗機的選擇：

塑料剝離強度試驗機帶來記錄圖樣裝置，力值一般選擇5kN或者20kN這兩款設備基本參數(shù)如下：

塑料剝離強度取樣方法：

1、寬度15.0±0.1mm，長度200mm；試驗速度300±50mm/min。

2、寬度30.0±0.2mm，長度150mm；試驗速度200±50mm/min。

3、將塑料試樣寬度方向的兩端除去50mm，沿樣品寬度方向均勻裁取縱、橫試樣各5條。復合方向為縱向。

4、沿塑料試樣長度方向?qū)秃蠈优c基材預先剝開50 mm，被剝開部分不得有明顯損傷。若試樣不易剝開，可將試樣一端約20mm浸入適當?shù)娜軇┲刑幚?，待溶劑完全揮發(fā)，再進行剝離力的試驗。若復合層經(jīng)過這種處理，仍不能與基材分離，則試驗不可進行。

操作規(guī)程：

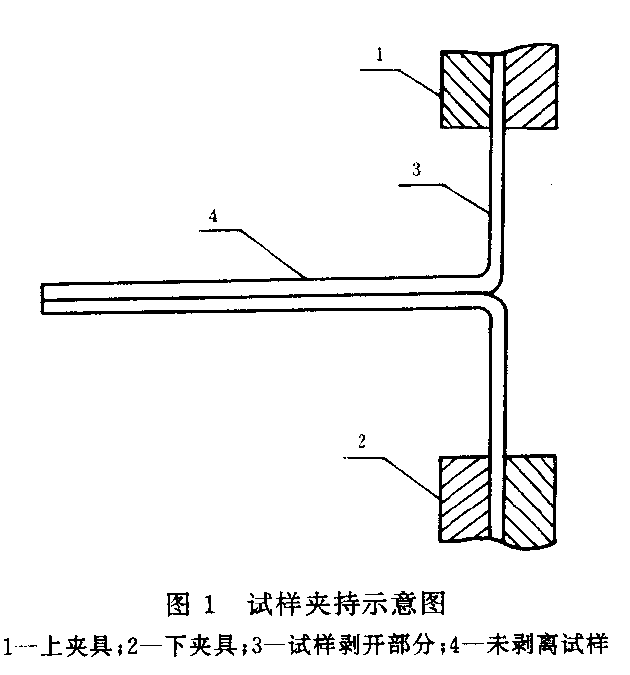

將塑料試樣剝開部分的兩端分別夾在塑料拉力試驗機上、下夾具上，使試樣剝開部分的縱軸與上、下夾具中心連線重合，并松緊適宜。試驗時，未剝開部分與拉伸方向呈T型，見圖1。記錄試樣剝離過程中的剝離力曲線。



塑料剝離力實驗結果：

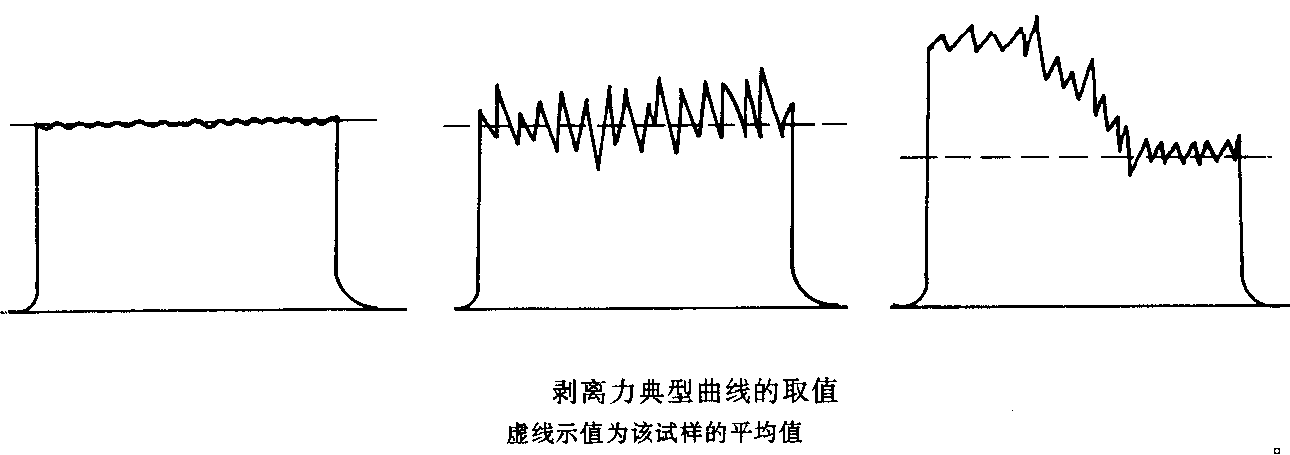

根據(jù)試驗所得曲線形狀(三種典型曲線)，采取其中相近的一種取值方法。每組試樣計算其算術平均值，取兩位有效數(shù)字，以牛頓(N)為單位。



必要時，按下式計算標準偏差S：



式中：X1—單個測定值；

X一組測定的算術平均值；

n—測定值個數(shù)。

塑料剝離強度實驗報告：

1、所測樣品的品種、復合工藝；

2、狀態(tài)調(diào)節(jié)及試驗環(huán)境；

3、試樣寬度、試驗速度；

4、縱、橫方向上剝離力的算術平均值；

5、如果需要，應給出剝離力的標準偏差及比較大、比較小值；

6、取樣日期、試驗日期、試驗人員。

相關產(chǎn)品推薦：



        單臂式塑料拉力試驗機                  龍門式塑料拉伸試驗機                  塑料沖擊試驗機
