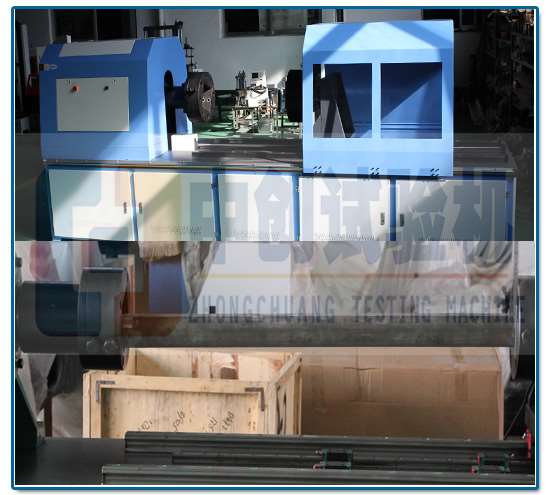

石油鉆桿扭轉/扭矩試驗機主要檢測石油行業鉆桿的扭矩、軸向推力扭轉、扭矩屈服、扭斷強度、扭轉力、扭矩屈服、扭轉圈數、扭力以及在線扭矩性能的測試。

測試要求：

1、煤鉆桿在25N.m扭矩1500N軸向推力作用下連續運轉，并在100Nm的扭矩下連續起動10

次,桿體與插槽處不得有變形及其他異常。

2、煤鉆桿旋轉狀態下的扭矩檢驗與過載能力檢驗在煤鉆桿扭轉/扭矩試驗臺上進行。

試驗過程：

石油鉆桿整個試驗過程采用基于中創Windows平臺、使用以圖形為界面的視窗式操作軟件，由鍵盤輸入試驗參數，鼠標操作虛擬按鈕，自動完成全部試驗過程。鉆桿扭矩試驗臺屏幕顯示扭矩、角位移、扭矩—角位移曲線、試驗機工作狀態等。煤鉆桿在線扭矩試驗機試驗結果可形成多種報表格式，方便打印、分析試驗結果。

鉆桿扭轉試驗機規格型號：

由于鉆桿比較大，中創根據之前客戶的選擇，鉆桿扭轉試驗機常見的型號有：5000Nm、10000Nm、20000Nm、50000Nm；鉆桿扭矩試驗臺的試驗空間為1.5米、2米居多。

型號 ZCNZ                         5000Nm                      10000Nm                         20000Nm

比較大試驗扭矩                        5000Nm                     10000Nm                           20000Nm

扭矩測量范圍                                                          1%-100%

扭矩比較小讀數值                         0.1Nm                                        1Nm

扭矩示值相對誤差                                                      ±1%

扭轉角比較小讀數值                                                       0.1°

比較大扭轉角                                                              99999°

扭矩角測量相對誤差                                                      ±1%

扭轉速度                                                              1-720°/min

試樣尺寸                                                                0.1-500mm

編碼器特點：

鉆桿扭力試驗機編碼器（encoder）是將信號（如比特流）或數據進行編制、轉換為可用以通訊、傳輸和存儲的信號形式的設備。編碼器把角位移或直線位移轉換成電信號，前者稱為碼盤，后者稱為碼尺。按照讀出方式編碼器可以分為接觸式和非接觸式兩種；按照工作原理編碼器可分為增量式和絕對式兩類。增量式編碼器是將位移轉換成周期性的電信號，再把這個電信號轉變成計數脈沖，用脈沖的個數表示位移的大小。絕對式編碼器的每一個位置對應一個確定的數字碼，因此它的示值只與測量的起始和終止位置有關，而與測量的中間過程無關。

序號                      參數                              數值                              單位

1                      分辨率                              2500                              脈沖/轉

2                       轉動慣量                            4×10ˉ7                         kg·m2

3                       比較高轉速                           5000                              r/min

4                        抗震動                              50 m/s2(10～200Hz)   (XYZ方向各2小時)

5                         響應頻率                         500                                     kHZ

6                           精度                              ±0.004                                  度
