空氣彈簧如何定載荷測高度

試驗在(23土2)℃環境溫度下進行。

進行4個循環的加載試驗，載荷從0到1. 25FM，前3個循環時間周期為30 s一60 s，第4個循環時間周期為60s一120s。

    從第4個循環開始記錄數據，在第4個循環的載荷卸載階段，當載荷到達期望的F，時，停留并保持(10士2) s,測量定載荷F，下的高度氣e，圖26為定載荷下的位移量示例。

    定載荷下的高度hAF應符合技術規范的要求，推薦公差見附錄C。在比較大載荷1. 25FM之前，載荷位移曲線不應出現急劇上升的情況。

載荷-位移特性：



   試驗在(23土2)℃環境溫度下進行。

    進行3個循環的加載試驗，載荷從0到1. 25FM，每個加載循環所需的時間在30 s一60 s o

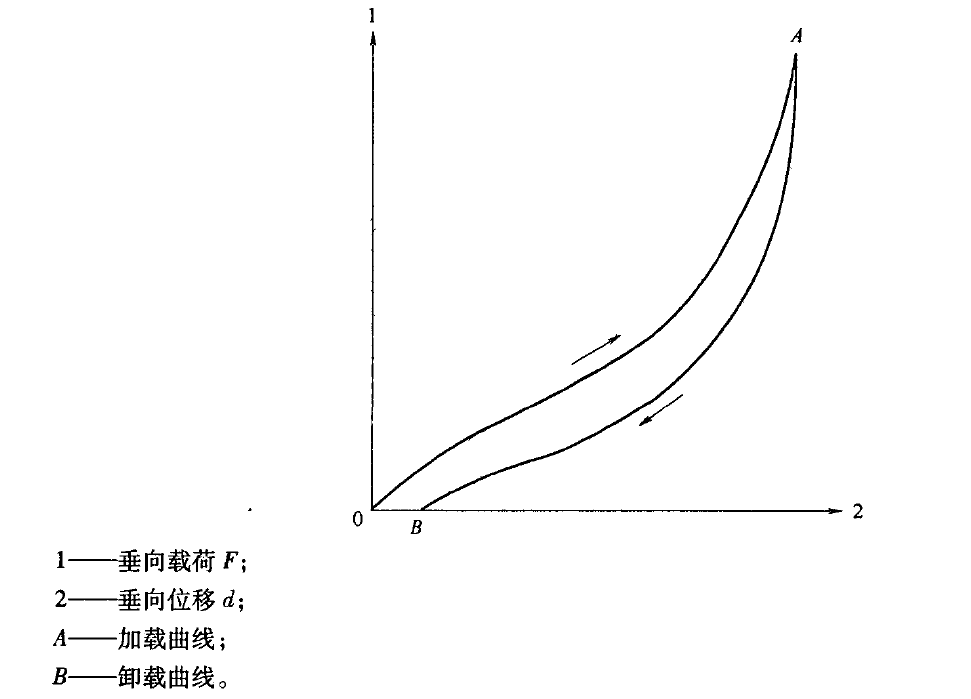

    從第3個循環開始記錄數據，圖27為載荷一位移曲線示例，在曲線的上升段(加載階段)，找到期望評價的載荷點F},輔助彈簧在該點的垂向剛度按照公式(3)計算得到，其中:

                                        F, =0. 99FJ

                                   F2=1.01Fj

    d1—曲線上升段對應F，時的位移值；

    d2—曲線上升段對應凡時的位移值。
