電子式夾層板彎曲強度試測試機試驗規程

1、檢查夾層板外觀試樣

2、將合格試樣編號，測量試樣跨距內任意三處的寬度和厚度，取算術平均值。面板厚度取名義厚度或同一批試樣的平均厚度。測量精度按GB/T 1446-2005中4. 5的規定。對格子型芯子的夾層結構試樣，記錄橫截面上格子壁的數目。

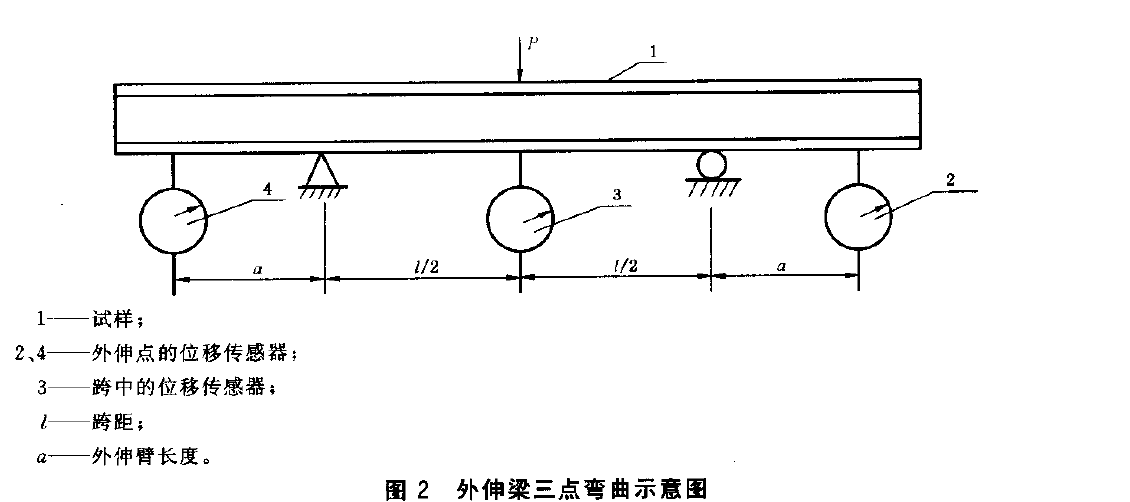

3、按選定跨距調整支座，跨中安裝位移傳感器，見圖1e測剛度時，按外伸梁三點彎曲方法安裝三只位移傳感器

4、測定強度時，把試樣安放在彎曲試驗的支座上，加上加載壓頭，并在壓頭與試樣之間墊上一塊硬質橡膠墊片，調整試驗機零點，按選定的加載速度，均勻連續加載至試樣破壞，讀取破壞載荷，觀察并記破壞形式。

5、8測定剛度時，施加預加載荷(破壞載荷的15%-20%)，消除試樣與支座間的空隙，卸至初載(破壞載荷的5%).調整儀表零點，然后以破壞載荷的5%為級差，按規定的加載速度，分級加載至破壞載荷的40%-50%，記錄各級載荷和相應撓度值。若需整個載荷一撓度資料，則應測到破壞為止。如有自動記錄儀表，可以連續加載。

注1:若出現載荷示值下降或停頓現象，則以此時的載荷示值作為破壞載荷

注2:芯子剪切強度和剪切模量按GBT 1455測定為宜。
