概述

  本附錄給出了一種專用彎管試驗機的結構和彎曲試驗方法。本附錄適用于具有表面涂(鍍)層或?qū)澢囼?yàn)有特殊要求的金屬管彎曲試驗。

試驗設備

  專用彎管試驗機宜能調節和控制轉動角速度，頂塊(壓輥)與彎模圍繞彎模中心保持同步轉動，并具備功能。試驗機宜能防止管的橫截面產生明顯橢圓變形，彎模宜具有與管外徑輪廓相適應的溝槽，彎模半徑由相關產品標準規定。

試驗程序：

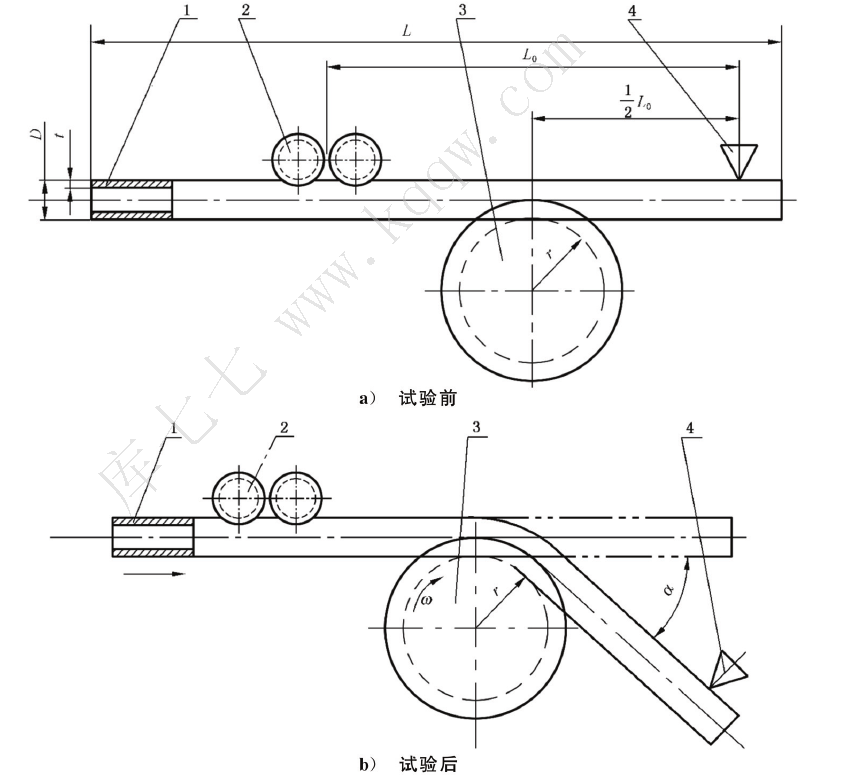

1、試驗時，將試樣放人一個規定半徑、帶槽的彎模內，啟動頂塊(壓輥)、導輥(組)進行夾持，

)所示。通過彎模與頂塊(壓輥)的夾持體帶動試樣前端繞著彎模同步旋轉彎曲，金屬直管后端通過導輥(組)直線行進，直至彎曲角度達到規定角度為止。

2、彎曲試驗時彎模轉動角速度。宜符合相關產品標準的要求或不對試驗結果造成明顯影響。標準未規定彎曲試驗角速度時，彎模轉動角速度。不大于0.4rad/s。
