范圍：

本部分規(guī)定了直徑為0.3--10mm的金屬線材在雙向扭轉(zhuǎn)中承受塑形變形能力及顯示線材的表面或內(nèi)部缺陷。

依據(jù)標(biāo)準(zhǔn)：

GB/T29.1 金屬材料線材第1部分:單向扭轉(zhuǎn)試驗(yàn)方法

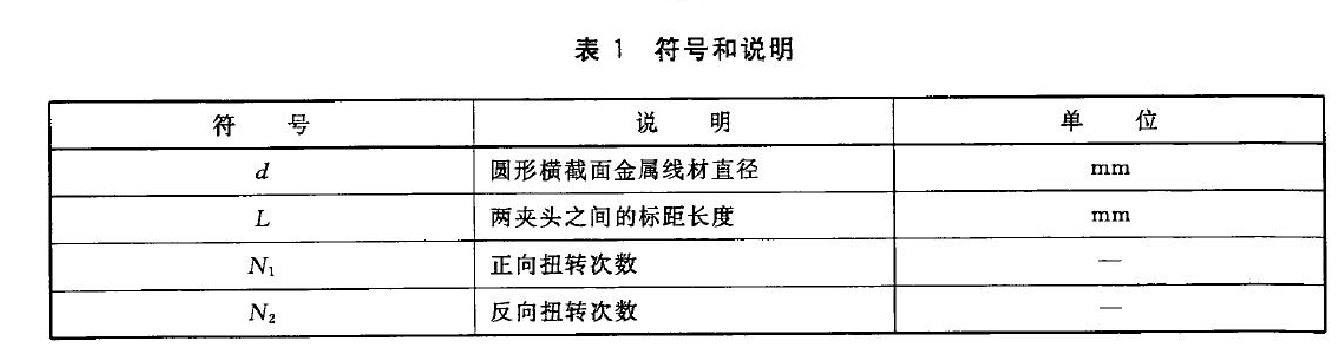

試驗(yàn)原理：

試樣繞自身軸線先向一個(gè)方向均勻旋轉(zhuǎn)360°作為一周，扭轉(zhuǎn)至規(guī)定次數(shù)后，向相反方向旋轉(zhuǎn)至規(guī)定次數(shù)或試樣斷裂。

技術(shù)要求：

1、線材雙向扭轉(zhuǎn)試驗(yàn)機(jī)夾頭應(yīng)具有足夠的硬度抵抗磨損。試驗(yàn)期間，兩夾頭保持在同一軸線上，并對(duì)試樣不施加任何彎曲力。

2、EZ線材扭轉(zhuǎn)試驗(yàn)機(jī)能夠?qū)υ嚇邮┘舆m當(dāng)?shù)睦o力，線材扭轉(zhuǎn)試驗(yàn)機(jī)自身不得妨礙因試樣收縮所引起的夾頭間長(zhǎng)度的變化。

3、EZ金屬線材扭轉(zhuǎn)試驗(yàn)機(jī)的一個(gè)夾頭應(yīng)能繞試樣軸線雙向轉(zhuǎn)動(dòng)，而另一個(gè)不得有任何轉(zhuǎn)動(dòng)，除非這種角度變形被用于測(cè)定扭矩。

4、為了適應(yīng)不同長(zhǎng)度的試樣，金屬線材雙向試驗(yàn)機(jī)夾頭問(wèn)的距離應(yīng)可以調(diào)節(jié)和測(cè)量

5、線材雙向扭力試驗(yàn)機(jī)的扭轉(zhuǎn)速度應(yīng)能調(diào)節(jié)，并配置自動(dòng)記錄扭轉(zhuǎn)次數(shù)的裝置。

6、線材雙向扭力試驗(yàn)時(shí)試樣可能斷為幾節(jié)飛出，試驗(yàn)機(jī)應(yīng)提供安全防護(hù)裝置，保護(hù)操作者免受傷害。

如何取樣

1、EZ線材雙向扭力測(cè)試試樣應(yīng)盡可能是平直的。

2、必要時(shí)，可用于對(duì)試樣進(jìn)行矯直，當(dāng)用手不能矯直時(shí)，可將試樣置于木材、塑料或銅質(zhì)平面上，用由這些材料制成的工具矯直，或采用其他合適的方法進(jìn)行矯直。

3、矯直時(shí)，不允許損傷試樣表面，不應(yīng)扭曲試樣。

4、存在局部硬彎的線材不允許用于試驗(yàn)。

5、除非另有規(guī)定，金屬線材單向扭轉(zhuǎn)測(cè)試試樣間兩夾頭間的標(biāo)距長(zhǎng)度應(yīng)符合一些規(guī)定

直徑為0.3--1.0     標(biāo)距為200d

直徑為1.0--5.0     標(biāo)距為100d

直徑為5.0--10.0    標(biāo)距為50d

為了檢測(cè)表面和內(nèi)部缺陷，標(biāo)距應(yīng)是固定的，在相應(yīng)的產(chǎn)品標(biāo)準(zhǔn)里應(yīng)規(guī)定并在檢測(cè)報(bào)告里注明。

試驗(yàn)程序：

1、線材雙向扭力測(cè)試試驗(yàn)一般應(yīng)在10℃--35℃的室溫下進(jìn)行，如有特殊要求，試驗(yàn)溫度應(yīng)為23℃+5℃。

2、將試樣置于線材雙向扭轉(zhuǎn)試驗(yàn)機(jī)夾持鉗口中，使其軸線與夾頭軸線相重合。為使試樣在試驗(yàn)過(guò)程中保持平直，應(yīng)施加某種形式的拉緊力，這種拉緊力不得大于該線材公稱(chēng)抗拉強(qiáng)度相應(yīng)力值的2%。

3、將試樣置于線材雙向扭轉(zhuǎn)試驗(yàn)機(jī)后，以不大于1轉(zhuǎn)/秒的恒定速度旋轉(zhuǎn)可轉(zhuǎn)動(dòng)夾頭，用相關(guān)標(biāo)準(zhǔn)規(guī)定的轉(zhuǎn)數(shù)向一個(gè)方向轉(zhuǎn)動(dòng)后，再以相同的轉(zhuǎn)速向相反方向轉(zhuǎn)動(dòng)到規(guī)定次數(shù)或斷裂。一轉(zhuǎn)為360°。

注:除非相關(guān)標(biāo)準(zhǔn)有特殊說(shuō)明，試驗(yàn)后目測(cè)檢查夾頭之間的試樣情況。

4、如果正向扭轉(zhuǎn)時(shí)斷裂，按照GB/T 239. }執(zhí)行。反向扭轉(zhuǎn)后沒(méi)有明顯缺陷說(shuō)明試樣符合試驗(yàn)要求。
