范圍：

 本部分規定了一種測定直徑(或特征尺寸)為0.1 mm-14 mm的金屬線材在單向扭轉過程中所承受塑性變形能力的方法。經相關方協商，其他規格的金屬線材產品的單向扭轉試驗也可參照本部分執行。

試驗原理：

試樣繞自身軸線向一個方向均勻旋轉3600作為一次扭轉至規定次數或試樣斷裂。

試驗條件：

試驗一般應在10℃--35℃的室溫下進行，如有特殊要求，試驗溫度應為23℃+5℃。

技術要求：

1、金屬線材單向扭轉試驗機夾頭中夾塊齒面應相互平行，夾塊硬度≥55HRC

   對直徑(或特征尺寸)為10mm-14 mm鋼線材，應根據不同的試樣材質硬度選用合適硬度的夾塊進行試驗，一般推薦夾塊的硬度高于試樣硬度20 HRC左右。

2、金屬線材單向扭轉試驗機自身不得妨礙由試樣收縮所引起的夾頭間長度的變化，線材單向扭轉試驗機能夠對試樣施加適當的拉緊力。

試驗期間，線材單向扭轉試驗機的兩個夾頭應保持在同一軸線上，對試樣不施加任何彎曲力。

   線材單向扭轉試驗機的一個夾頭應能繞試樣軸線旋轉，而另一個不得有任何轉動，除非這種角度變形被用于測定扭矩。

為了適應不同長度的試樣，金屬線材扭轉試驗機夾頭間的距離應可以調節和測量。

3、金屬線材單向扭轉試驗機的速度應能調節，并有自動記錄扭轉次數的裝置。

如何取樣

1、金屬線材單向扭轉測試試樣應盡可能是平直的。

2、必要時，可用于對試樣進行矯直，當用手不能矯直時，可將試樣置于木材、塑料或銅質平面上，用由這些材料制成的工具矯直，或采用其他合適的方法進行矯直。

3、矯直時，不允許損傷試樣表面，不應扭曲試樣。

4、存在局部硬彎的線材不允許用于試驗。

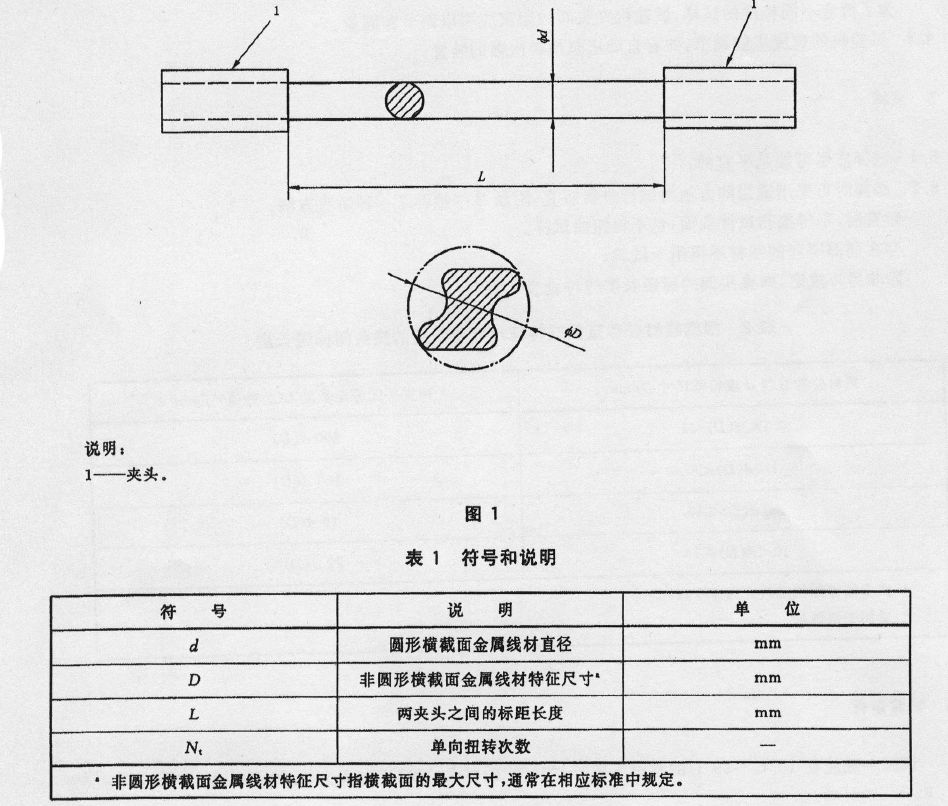

5、除非另有規定，金屬線材單向扭轉測試試樣間兩夾頭間的標距長度應符合一些規定

直徑為0.1--1.0     標距為200d

直徑為1.0--5.0     標距為100d

直徑為5.0--10.0    標距為50d

直徑為10.0--14.0    標距為22d

試驗程序：

1、將試樣置于金屬線材單向扭轉測試機夾持鉗口中，使其軸線與夾頭軸線相重合。為使試樣在試驗過程中保持平直，應施加某種形式的拉緊力，這種拉緊力不得大于該線材公稱抗拉強度相應力值的2%。對直徑為10mm-14mm的鋼線材無需施加拉緊力。

2、將試樣置于金屬線材單向扭轉測試機后，以一合適的恒定速度旋轉可轉動夾頭，直至試樣斷裂或達到規定的次數為止。根據夾頭帶動試樣所旋轉的完整圈數來計數。

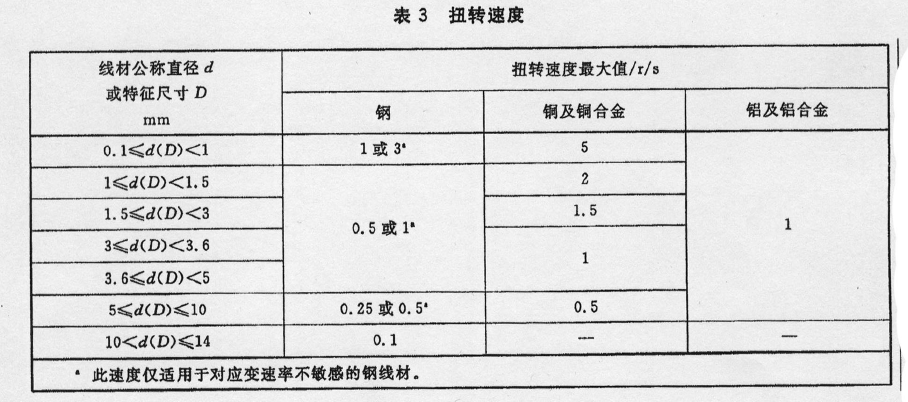

3、除非另有規定，否則扭轉速度不應超過表3中的規定值。該表中鋼、銅及銅合金、鋁及鋁合金線材應根據其直徑選用對應的扭轉速度.

注:單向扭轉屬于等溫試驗過程，對于應變速率敏感的線材或應變速率行為缺乏了解的線材應避免試樣溫度明顯升高，試樣沮度不得超過60 0C.對于應變速率不敏感的鑰線材，為提高試驗效率，可使用表3中較高的轉速值。

4、當試樣的扭轉次數N，表面及斷口復符合有關標準規定時，則該試驗有效。如果試樣未達到規定的次數，且斷口位置在離夾頭2d范圍內，則該試驗無效。

5、根據規定來評估試樣的扭轉斷裂類型。
