陶瓷絕緣子彎曲負荷強度計算公式：

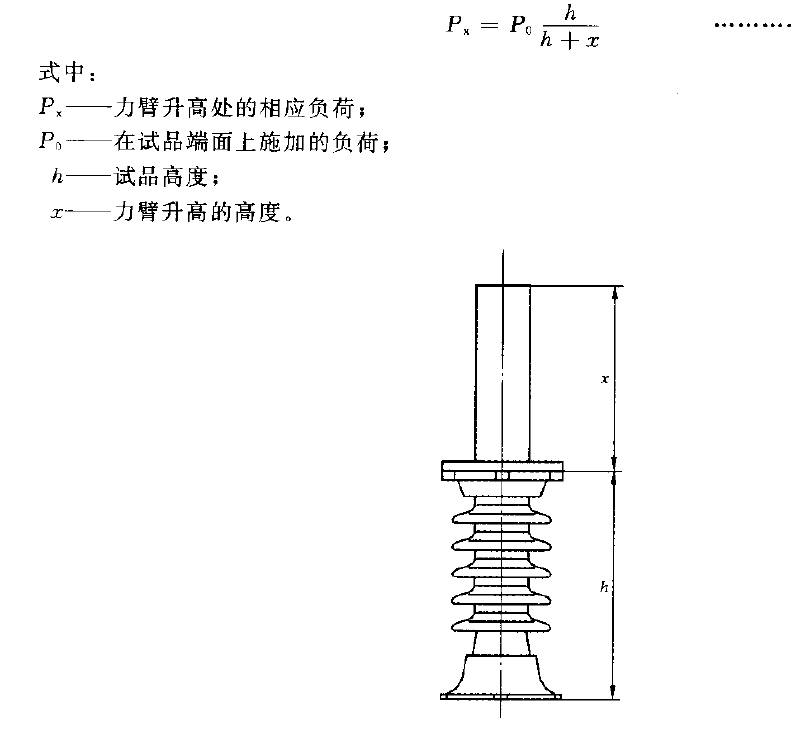

陶瓷絕緣子彎曲負荷強度試驗機試樣應直立地固定在支柱絕緣子彎曲試驗機上(當試品自重可以忽略不計時，允許水平安裝。水平安裝使用的試品，當采用水平安裝試驗時，應考慮試驗結果的等效性)。試驗機安裝支承面尺寸應不小于試品安裝面尺寸。當試品安裝面有二個或二個以上的安裝孔時，安裝時應使其中兩個相鄰安裝孔軸線所組成的面垂直于力的方向(在特殊情況下，可按實際使用時的受力方向)。當試品由多個元件組成時，允許在每一元件裝上相應長度的剛性延伸件進行試驗(如圖2)使其受到相應的比較大應力。用延伸件的試驗方法，也適用于試品力臂升高試驗。力臂升高處的彎曲負荷按下式計算:

用適當直徑的鋼索或拉桿緊貼在試品自由端安裝面上(鋼索直徑或拉桿厚度應不超過1，并應使施加的負荷通過試品軸線，且與其垂直。

操作規程

陶瓷絕緣子彎曲負荷強度試驗機試驗時，在規定的彎曲破壞負荷的75%以前，應平穩而無沖擊地增加負荷，其后以每分鐘為規定彎曲破壞負荷的35% ---100%的速率升高至試品破壞(能觀察得到明顯破壞現象，或試驗機負荷指示值不再升高為止，此時的負荷值為試品的彎曲破壞負荷。

對于陶瓷絕緣子，在規定的彎曲破壞負荷的50%以前，應平穩而無沖擊地增加負荷，其后以每分鐘為規定彎曲破壞負荷的35% ---100%的速率升高至試品破壞(能觀察得到明顯破壞現象，或陶瓷絕緣子彎曲負荷強度試驗機負荷指示值不再升高)為止，此時的負荷值為試品的彎曲破壞負荷。

如果僅要求進行耐受負荷試驗，則負荷升高至標準規定的試驗負荷，在此負荷下如試品不破壞，則通過本試驗。

逐個彎曲負荷試驗方法

瓷絕緣子逐個彎曲負荷試驗時，應均勻而無沖擊地升高負荷至規定的逐個彎曲負荷值，并在此負荷下保持5，試品不應有破壞、膠合劑開裂(不包括膠合劑與金屬附件間的微小縫隙)或金屬附件產生明顯的永久變形以及各部位間的明顯的位移現象。

當采用四向(或多向)彎曲負荷試驗時，試驗負荷加到規定試驗負荷值后，立即卸去負荷(或按具體

產品標準停留時間)，試品不應有破壞、膠合劑開裂(不包括膠合劑與金屬附件間的微小縫隙)，或金屬附

件上產生明顯的永久性變形以及各部位間的明顯的位移現象。每試驗一個方向，試品應旋轉90。角(或

按其試驗方向數計算而得的角度

彎曲負荷下偏移試驗

陶瓷絕緣子試樣完整的陶瓷絕緣子安裝在陶瓷絕緣子彎曲負荷強度試驗機偏移試驗剛性支架上，在試品自由端施加彎曲負荷，在機械破壞負荷的20%、50%、70%的各點上測量各負荷點下的偏移量。
