適用范圍：

本標準規定了夾層結構彎曲性能的試驗原理、試驗設備、試樣、狀態調節、試驗步驟、計算、試驗結果及試驗報告等。

    本標準適用于測定夾層結構承受彎曲時面板的應力和芯子的剪切應力;夾層結構的彎曲剛度和剪切剛度，夾層結構面板的彈性模量和芯子的剪切模量;也適用于測定面板與芯子之間的膠接強度。

引用文件：

    下列文件中的條款通過本標準的引用而成為本標準的條款。凡是注日期的引用文件，其隨后所有的修改單(不包括勘誤的內容)或修訂版均不適用本標準，然而，鼓勵根據本標準達成協議的各方研究是否可使用這些文件的比較新版本。凡是不注日期的引用文件，其比較新版本適用于本標準。

    GB/T 1446-2005纖維增強塑料性能試驗方法總則

    GB/T 1455夾層結構或芯子剪切性能試驗方法

GB/T 3961纖維增強塑料術語

常用術語：

    彎曲面板強度flexure facing strength

    夾層結構在彎曲載荷作用下，面板破壞時面板所承受的比較大應力。

    彎曲芯子剪切強度flexure core shear strength

    夾層結構在彎曲載荷作用下，芯子破壞時芯子所承受的比較大剪切應力。

    彎曲膠層強度flexure adhesive layer strength

    夾層結構在彎曲載荷作用下，膠層破壞時膠層所承受的比較大剪切應力。

    外伸梁三點彎曲overhanging beam three point bending

    帶有外伸臂長梁，在跨中加集中載荷，在跨中、兩外伸點上安裝三只位移傳感器，測出跨中、左右外伸點的撓度，以便計算出夾層結構彎曲剛度和剪切剛度。

測試原理：

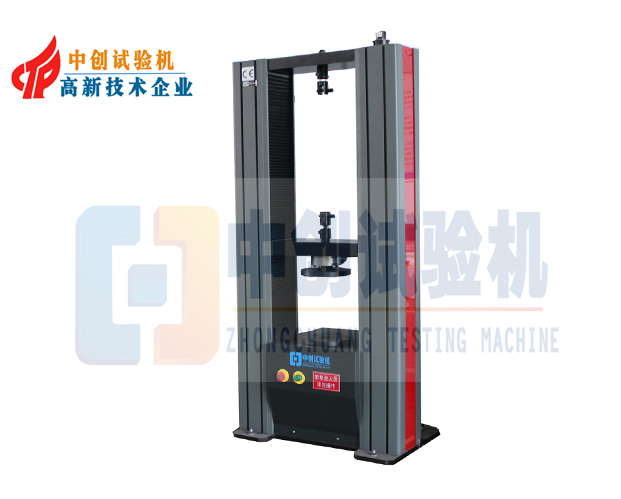

    夾層結構板彎曲強度試驗機通過夾層結構長梁試樣的三點彎曲試驗測定面板的彎曲強度，通過夾層結構短梁試樣的三點彎曲測定芯子的剪切強度，通過夾層結構長梁試樣的外伸梁三點彎曲測定彎曲剛度和剪切剛度，從而測定面板的彈性模量和芯子的剪切模量。
