取樣要求：

3個(gè)（25mm±0.25mm）長(zhǎng)*（25mm±0.25mm）寬，厚度盡可能接近25mm的試樣。若試樣厚度小于25mm的三分之二時(shí)，可由多個(gè)試樣疊合的辦法使厚度盡可能地接近25mm，此時(shí)任何試樣的表面不應(yīng)被加工。若樣品厚度大于25mm時(shí)，則應(yīng)從單面加工至25mm±0.25mm，所加工的表面及其邊緣應(yīng)平整光滑、無(wú)毛刺。

取樣方法：

1試樣制備

    試樣應(yīng)根據(jù)有關(guān)標(biāo)準(zhǔn)或供需雙方間的協(xié)定，用注射、模壓成型制作或機(jī)械加工制備。

 2試樣形狀和尺寸

2.試樣應(yīng)為正方形、矩形、圓形或圓管形截面柱體。試樣兩端面應(yīng)與加荷方向垂直，其平行度應(yīng)小于試樣高度0.1%。

試樣高度變化范圍為1040 mm，推薦試樣高度為30,mm

除非產(chǎn)品標(biāo)準(zhǔn)另有要求，試樣的細(xì)長(zhǎng)比應(yīng)為to，當(dāng)試驗(yàn)過程中試樣出現(xiàn)扭曲現(xiàn)象時(shí)，細(xì)長(zhǎng)比應(yīng)降低為6

推薦管形試樣壁厚為2 mm，管內(nèi)徑為8 mm

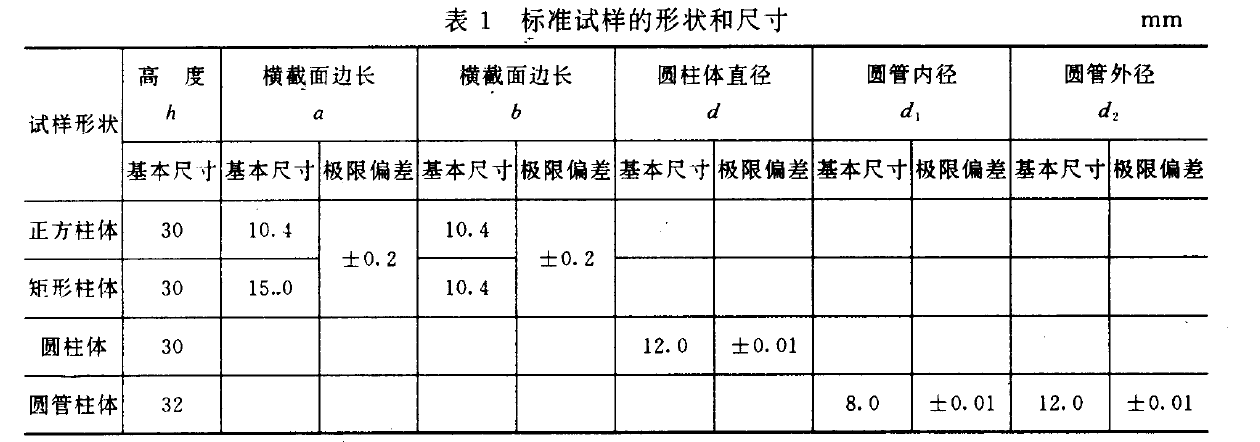

推薦標(biāo)準(zhǔn)試樣尺寸見表

可壓縮性試驗(yàn)設(shè)備的選擇：

1、具有壓縮試驗(yàn)功能的電工層壓木板壓力試驗(yàn)機(jī)，并可準(zhǔn)確測(cè)量動(dòng)梁的動(dòng)移,否則可采用內(nèi)徑測(cè)量壓板間的距離。

2、電工層壓力模板壓力試驗(yàn)機(jī)的壓板其邊長(zhǎng)應(yīng)大于35mm，以確保其每邊均能超出試樣至少5mm。

測(cè)試方法

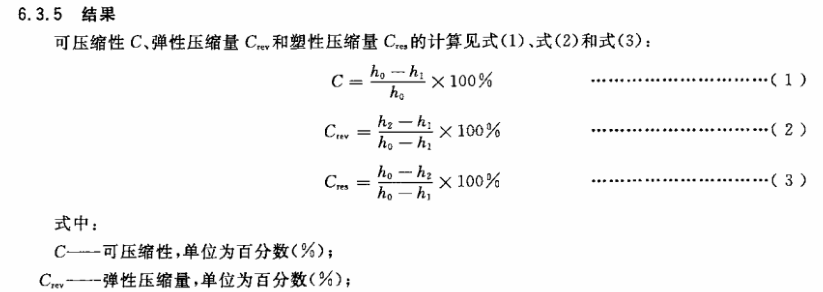

將試樣放置于壓板的中央，施加625N±6N初始?jí)毫ω?fù)荷，保壓5min，測(cè)量試樣的厚度h0，當(dāng)電工層壓木板可壓縮性試驗(yàn)機(jī)不具有自動(dòng)的動(dòng)梁位置測(cè)量功能時(shí)，可采用內(nèi)徑測(cè)試，分別在靠近試樣每邊的中間附近各測(cè)量一次厚度，以四次測(cè)量結(jié)果的算術(shù)平均值作為該壓力下試樣的厚度值。然后，再按各項(xiàng)材料規(guī)范規(guī)定的壓縮施加負(fù)荷，并保壓5min，測(cè)量此時(shí)試樣的厚度h1，比較后在減小壓力負(fù)荷至625N±6N，并保壓5min，測(cè)量此時(shí)試樣的厚度h2。



滿足要求：

    能以規(guī)定恒定速度移動(dòng)，并由下列各組件構(gòu)成的試驗(yàn)機(jī)均可使用。

    電工層壓木板壓縮強(qiáng)度試驗(yàn)機(jī)應(yīng)由國(guó)家計(jì)量部門定期檢定。

1壓縮夾具

    能準(zhǔn)確地沿試樣軸向施加負(fù)荷，表面粗糙度為Ra 0. 8的硬化鋼壓板，并應(yīng)裝有自動(dòng)對(duì)中裝置。

2負(fù)荷指示器

    指示試樣所承受的壓縮負(fù)荷的機(jī)構(gòu)，在規(guī)定的試驗(yàn)速度內(nèi)沒有J質(zhì)性滯后，指示負(fù)荷的精度為指示值的士1%或更高。

3變形指示器

    測(cè)定在試驗(yàn)過程中任何時(shí)刻兩個(gè)壓板與試樣接觸面之間或試樣兩固定點(diǎn)間距離的裝置。在規(guī)定的負(fù)荷速率下不應(yīng)有滯后，其精確度應(yīng)為指示值的士1%或更高。

4測(cè)微計(jì)

    適用于測(cè)量試樣的尺寸，精度為0.01 mm
