試驗方法

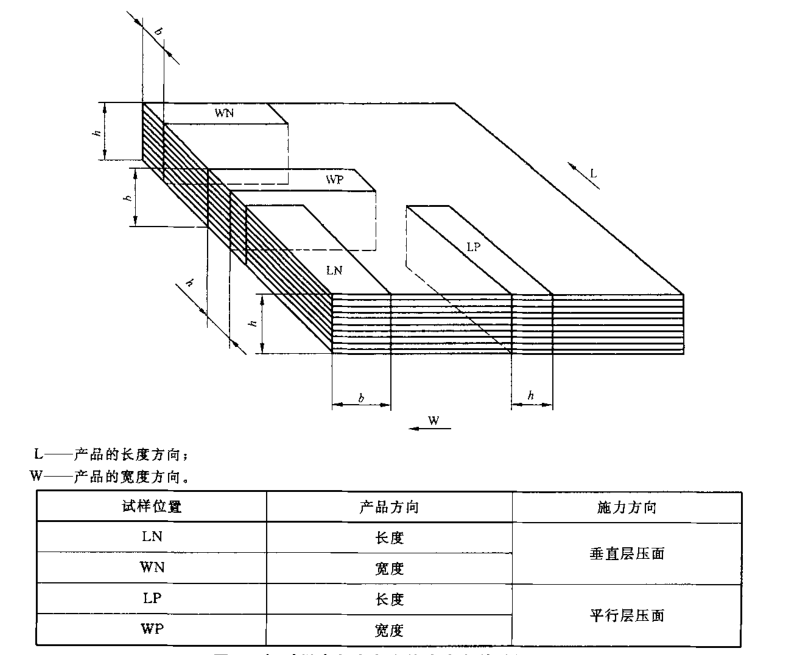

電工層壓木板的物理性能，例如彈性與方向有關(guān)，應(yīng)使說選擇的電工層壓木板試樣承受彎曲應(yīng)力的方向與其產(chǎn)品在使用時承受彎曲應(yīng)力的方向相同或相近。如果已知該方向，試樣和設(shè)計的比較終產(chǎn)品之間的關(guān)系將決定是否使用標(biāo)準(zhǔn)的試樣。當(dāng)電工層壓木板的彎曲彈性在兩個主要方向上顯示出很大差別時，應(yīng)在這兩個方向上進(jìn)行試驗，并記錄試樣的取向與主方向的關(guān)系。

 操作步驟

1、試驗應(yīng)在受試電工層壓木板材料的標(biāo)準(zhǔn)規(guī)定的環(huán)境中進(jìn)行。若無相關(guān)標(biāo)準(zhǔn)時，應(yīng)從比較合適的環(huán)境進(jìn)行試驗。另有商定的，如高溫或低溫試驗除外。

2、電工層壓木板測量試樣中部的寬度b，精確到0.1mm；厚度h，精確到0.01mm，計算一組試樣厚度的平均值h。

剔除厚度超過平均厚度允差±2%的試樣，并用隨機(jī)選取的試樣來代替。

本標(biāo)準(zhǔn)室溫下測量用測定彎曲性能的試樣尺寸。對于在其他溫度下測定的彎曲性能，沒有考慮熱膨脹所產(chǎn)生的影響。

3、按受材料標(biāo)準(zhǔn)的規(guī)定設(shè)置試驗速度，如無相關(guān)標(biāo)準(zhǔn)，選一速度值，使彎曲應(yīng)變速率盡可能接近1%/min，對于推薦試樣，給定的試驗速度為2mm/min。

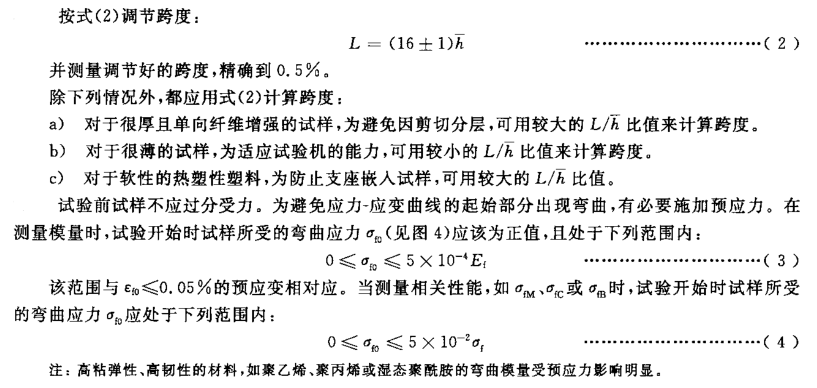

4、把試樣對稱地放在兩個支座上，并與跨度中心施加力。

5、記錄試驗過程中施加的力和相應(yīng)的撓度，若可能，應(yīng)用自動記錄裝置來執(zhí)行這一操作過程，以便得到完整的應(yīng)力-應(yīng)變曲線圖。

 根據(jù)力-撓度或應(yīng)力-撓度曲線或等效的數(shù)據(jù)來確定在相關(guān)應(yīng)力、撓度和應(yīng)變值。
