橋梁橡膠支座抗剪彈性模量試驗機操作規程

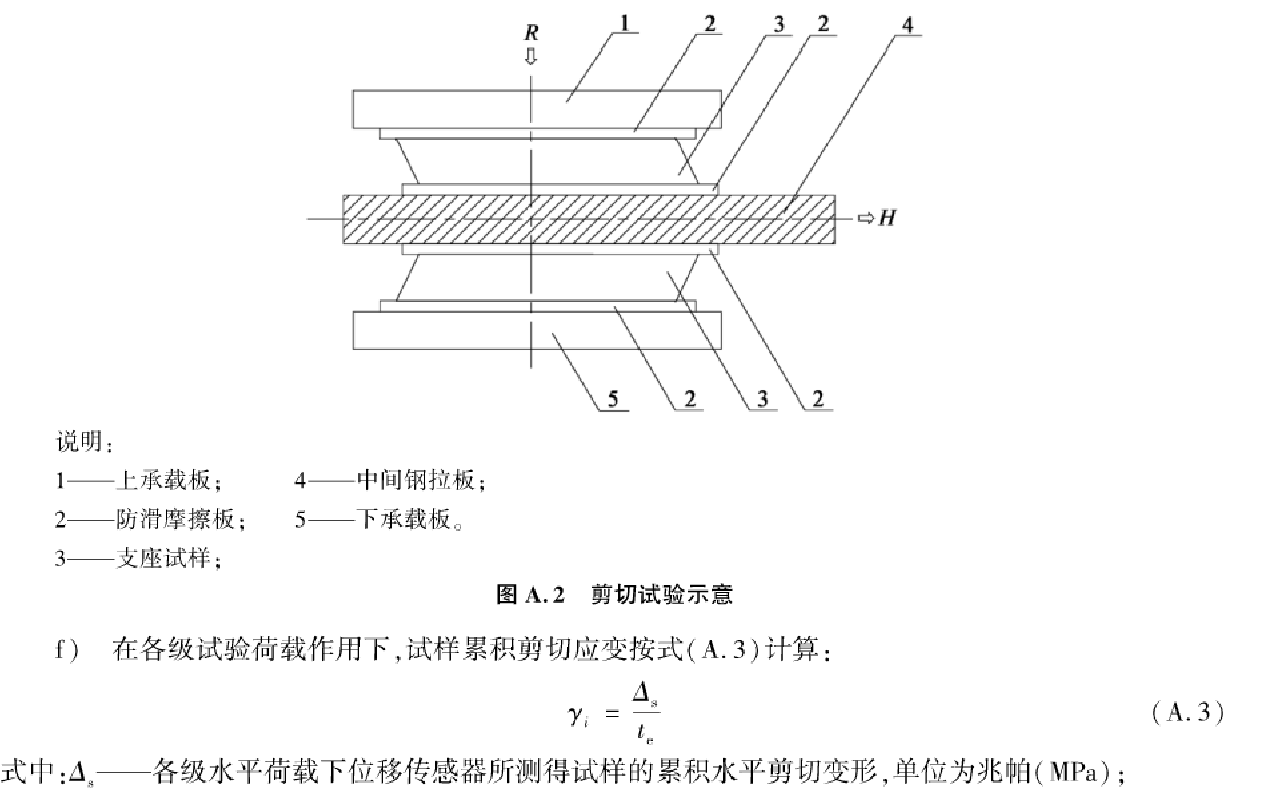

1、在橋梁橡膠支座抗剪彈性模量試驗機承載板上，應使支座順其短邊方向受剪，將試樣及中間鋼拉板按雙剪組合配置好，使試樣和中間鋼拉板的對稱軸與橋梁橡膠支座抗剪彈性模量試驗機承載板，中心軸處在同一垂直面上，精度應小于1%的試件短邊尺寸。為防止出現打滑現象，應在上、下承載板和中間鋼拉板上粘貼防滑摩擦板，以確保試驗的準確性。

2、橋梁橡膠支座抗剪彈性模量試驗機將壓應力以0.03MPa/s-0.04MPa/s的速率連續增至平均壓應力，繪制應力一時間圖，并在整個抗剪試驗過程中保持不變。

3、調整橋梁橡膠支座抗剪彈性模量試驗機的剪切試驗部件，使水平油缸、負荷傳感器的軸線和中間鋼拉板的對稱預加水平力以0.002MPa/s-0.003MPa/s的速率連續施加水平剪應力至剪應力持荷5min，然后以同樣速率卸載至剪應力為0.1MPa，持荷5min，記錄初始值，繪制應力一應變圖。預載三次。

4、橋梁橡膠支座抗剪彈性模量試驗機正式加載:每一加載循環自0.1MPa開始，每級剪應力增加0.1MPa，持荷1min 后，采集支座變形數據，1.0MPa為止，繪制的應力一應變圖應呈線性關系:然后以同樣速率卸載至剪應力為0.1MPa。加載過程連續進行三次，每一次間隔10min。

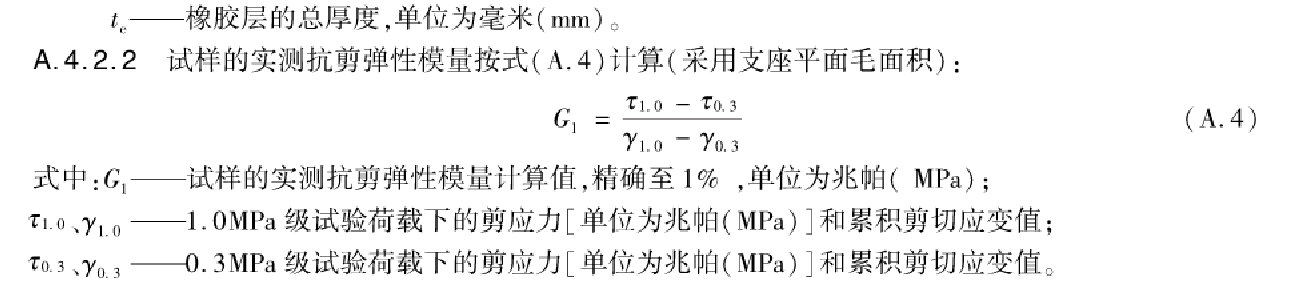

橋梁橡膠支座抗剪彈性模量試驗機測試結果：

每對檢驗支莊所組成試樣的綜合抗剪彈性模量‘為該對試件了次加載所得到的三個結果的算術平均值。但各單項結果與算術平均值之間的偏差應不人于算術平均值的3%，否則可對該試樣重新復核試驗一次，如果仍超過3%，應請試驗機生產廠專業人員對試驗機進行檢修和檢定，合格后’再重新進行試驗。
