電液伺服壓剪試驗機如何測試橋梁支座的抗壓彈性模量

1、將試樣置于電液伺服壓剪試驗機的承載板上, 上、下承載板與支座接觸面.不應有油漬;對準中心， 精度應小于1%的試件煩邊尺寸或直徑。 緩緩加載至壓應力1.0MPa且穩壓后，對承載板四角對稱安置四只位移傳感器，確認無誤后，開始預壓。

2、預壓：將壓應力以0.03MPa/s-0.04MPa/s的速率連續增至平均壓應力為10MPa，持荷2min，

然后以相同速率將壓應力卸至1.0MPa，持荷5min，記錄初始倩，繪制應力-應變圖。預壓三次。

3、正式加載:每一加載循環自1.0MPa開始，將壓應力以0.03MPa/s-0.04MPa/s的速率均勻加

 載至4MPa，待荷2min后，采集支座變形值，然后以同樣速率每2MPa為一級逐級加載，每級持荷2min后，采集支座變形數據直至平均壓應力為止，繪制的應力一應變圖應呈線性關系，然后以同樣速率卸載至壓應力為1.0MPa。加載過程連續進行三次，每一次間隔10 min。電液伺服壓剪試驗機

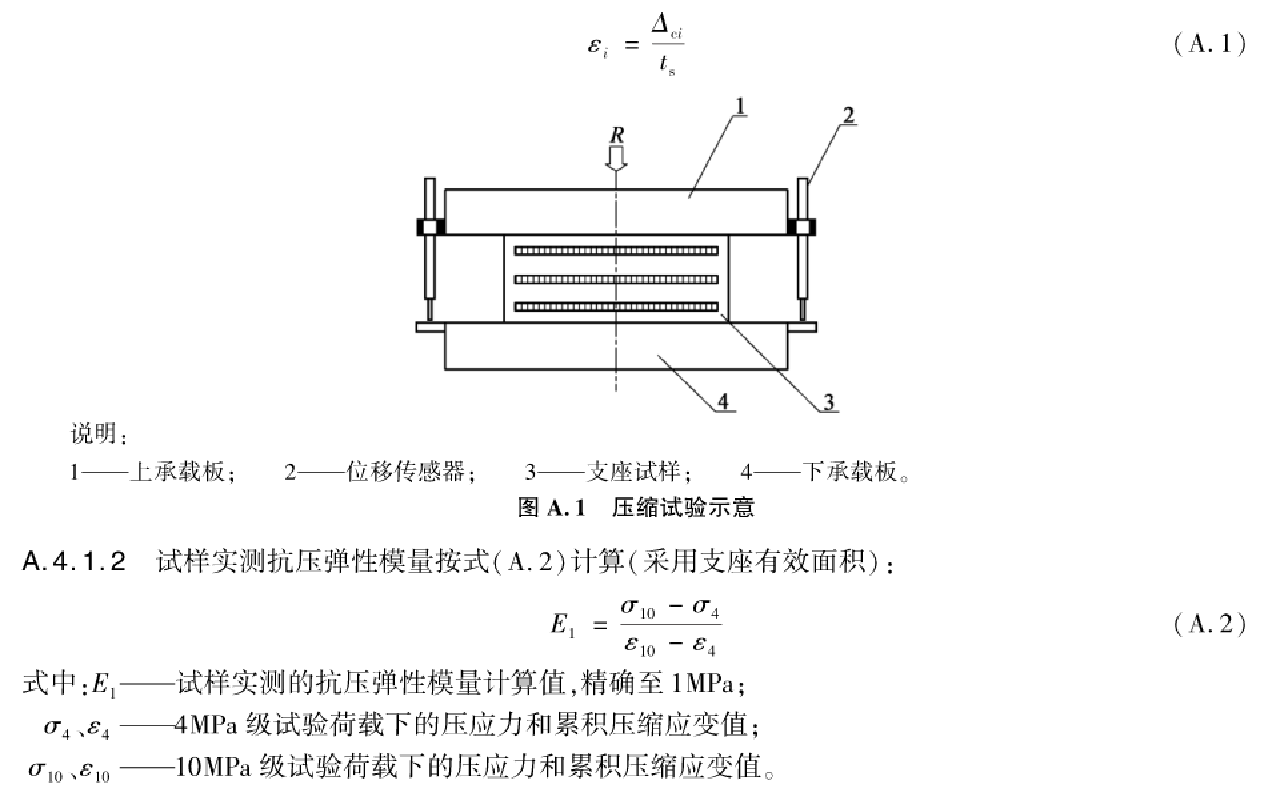

4、電液伺服壓剪試驗機以承載板四角所測變化俏的平均值，作為各級荷載下試樣累計豎向壓縮變形，按試樣像膠層的總厚度，求出在各級試驗荷載作用下，試樣的累計壓縮應變按式計算:

5、結果:每一塊試樣的抗壓彈性模量E.為三次加載過程所得的上個實測結果的算術平均值。

但單項結果和算術平均值之間的偏差不應大于算術平均值的3%，否則可對該試樣重新復核試驗一次，如果仍超過3%，應由橡膠支座壓剪試驗機生產廠專業人員對橡膠支座壓剪試驗機進行檢修和檢定，合格后再重新進行試驗。
