波紋管膨脹節疲勞試驗機CCT試樣的拉-拉試驗夾具

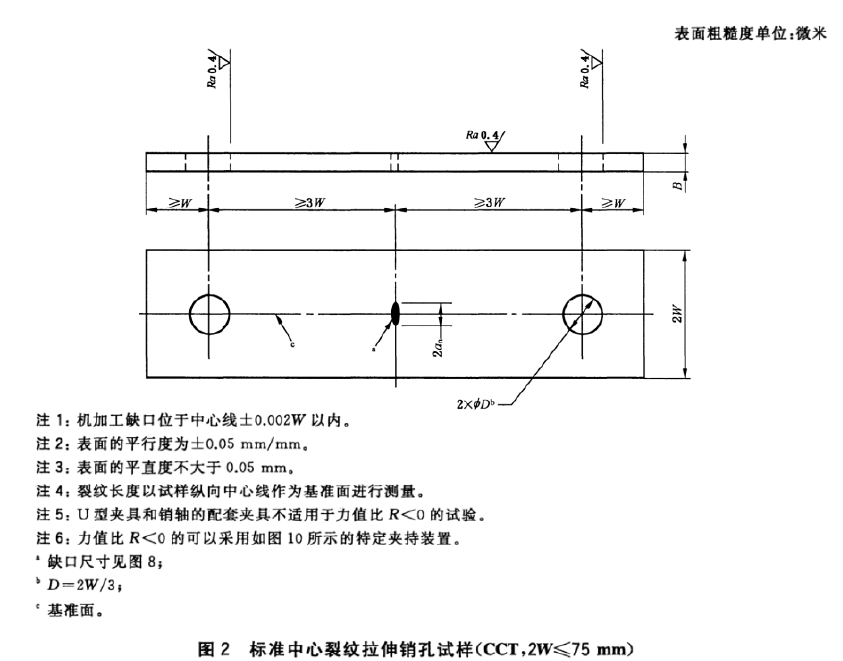

波紋管膨脹節疲勞試驗機寬度2W小于75mm1進行拉一拉試驗的試樣，可以采用單孔U型夾具來連接試樣兩銷孔的間距為工作長度，長度至少為6W。波紋管膨脹節疲勞試驗機銷孔內墊上薄片有助于減輕試樣銷孔部位磨損疲勞。在接觸區域焊接或者粘貼強化板也能預防在銷孔萌生裂紋，特別適用于極薄材料的測試。試樣寬度加工成啞鈴形狀也可避免在銷孔處失效，該類試樣的工作長度是指均勻?qū)挾炔糠值拈L度，工作長度至少為3，4W。

對于寬度大于75 mm的拉一拉試驗試樣，建議采用多排銷孔夾持.采用這種夾持方式的試樣比較內側兩排銷孔之間的距離為工作長度，該長度至少為3W。
