橡膠彈性件軸向剛度測試機如何選擇輔具（CT試樣夾具）

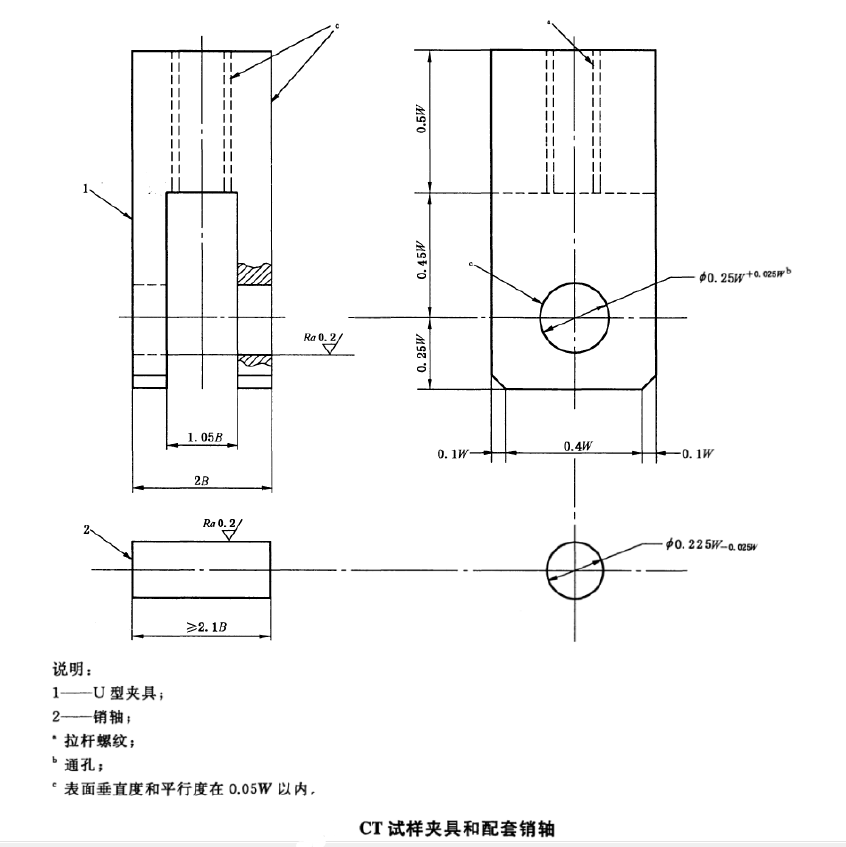

   橡膠彈性件軸向剛度測試機通過銷軸連接進行加載的CT試樣，其夾持方式?jīng)Q定了只能進行拉一拉試驗。為了保證施加的力垂直于機加工的缺口方向和裂紋面，CT試樣夾具如圖9所示。由于標注的推薦尺寸在有相應的要求，所以這些尺寸都是試樣寬度W或厚度B的比例尺寸口銷軸的直徑應確保與銷孔之間有足夠的間隙，以便減少試樣和銷軸、銷軸和夾具銷孔之間的平面旋轉阻力，該阻力容易引起力與位移曲線的非線性。推薦夾具表面粗糙度R二范圍在。橡膠彈性件軸向剛度測試機對于銷軸連接方式，采用較低屈服強度材料的銷軸容易在試樣的銷孔處產生塑性變形。類似的，測試高強度材料試樣和/或U型夾具槽口寬度超過時，應采用具有足夠剛性的銷軸，例如直徑大于O甲25}的銷軸。為避免銷孔產生塑性變形，也可以選用具有平底孔的U型夾具。采用熱處理后屈服強度R、_2為1。。。MPa的材料制作的夾具能提供足夠的強度和耐磨性來減少夾具的磨損、擦傷和疲勞損傷。

橡膠彈性件軸向剛度測試機除了足夠的銷孔間隙外，應減少配合面上的摩擦，該摩擦可能導致K標定系數失效。如果采用柔度測量方法，不建議使用高粘性潤滑劑和油脂。
