金屬接骨螺釘旋動 扭矩試驗機用于測試外科植入物接骨螺釘旋入旋出所需的扭矩。

接骨螺釘旋動扭矩試驗機依據JJG269 扭轉試驗機檢定規程

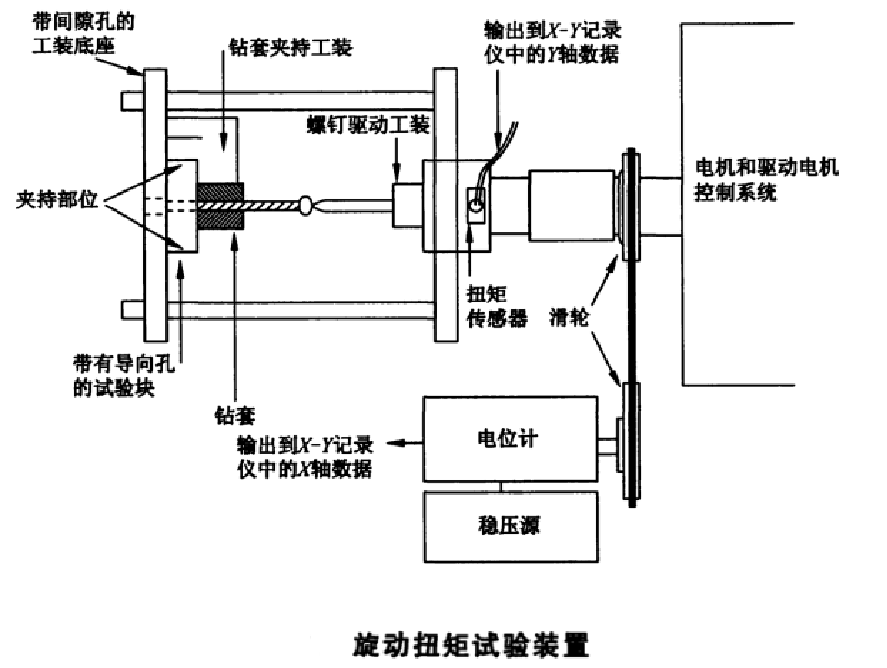

接骨螺釘旋入旋出扭矩試驗機滿足要求：

1、適用于旋人旋出扭矩試驗，試驗裝置應能與符合ASTM F 1839材料的試驗塊、試驗塊夾具、鉆套和描述的鉆套夾持工裝相配合.試驗裝t應具有足夠的剛度使得在試驗加載條件下不發生偏轉或變形。



2、能將施加的扭矩轉變成可連續記錄的電信號的轉換器，在試驗中所用到的量程范圍內進行標定，包括順時針與逆時針方向。

3、扭轉角傳感器

能將扭轉角度轉變成可連續記錄的電信號的轉換器，在試驗中所用到的量程范圍內根據JJG269進行標定，包括順時針與逆時針方向，精度士0.3°。

4、數據記錄設備

數據記錄設備應可以連續記錄扭矩與旋轉角度，扭矩以牛頓·米(Nm)為單位，旋轉角以度(。)為單位。扭矩分辨力應達到比較大所側扭矩的1Q喘。角位移標尺應有足夠的靈敏度，可以記錄、顯示至少4圈數據。

5、鉆套

鉆套與試驗裝置配合使用并可以替換，使用符合ASTMF1839的材料制作。鉆套應有足夠的長度和剛度，以保證樣品垂直旋人試驗塊。鉆套的內徑尺寸應可以保證試樣在其外徑和鉆套內徑之間受到比較小的摩擦阻力。磨損的鉆套不可重復使用。

6、試驗塊夾具

可與試驗裝置配合使用的夾鉗或固定裝置。夾具應能保持試驗塊中預鉆的導向孔與試驗樣品共線。夾具在夾持或試驗過程中避免使試驗塊變形。

7、試臉樣品

試驗樣品應采用終產品，其長度足以穿透鉆套和試驗塊。
