鋼板彈簧臺架疲勞試驗機主要用于測試汽車鋼板簧、機車板簧、軌道交通板簧、貨車板簧、客車板簧等大型車輛板簧臺架的耐久性、載荷疲勞、往復疲勞、疲勞壽命、動剛度、壓縮疲勞等力學性能檢測。

1、鋼板彈簧支撐與夾持方法：

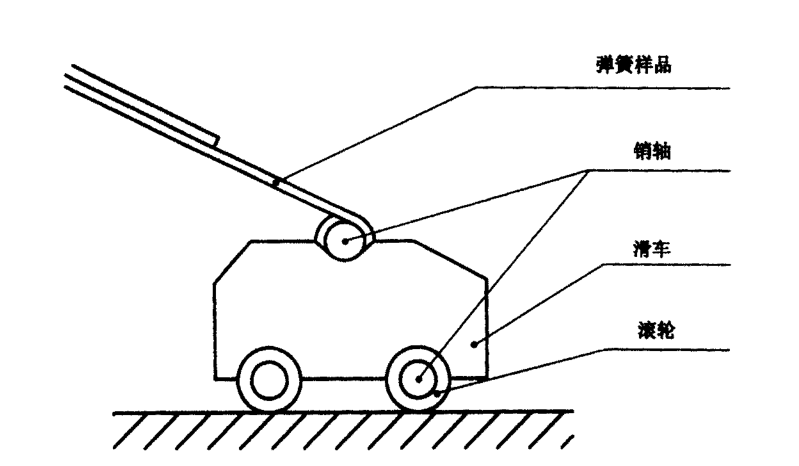

   帶吊耳的鋼板彈簧支撐方法如1，其架構的鋼板彈簧根據圖樣規定的方法支承。中間標準按車上狀態或功能上類似的狀態安裝夾緊。



2、試驗方法：

   疲勞試驗是對安裝于疲勞試驗臺上的鋼板彈簧施加預加變形，再以一定的振幅進行疲勞試驗。

 簧臺架疲勞試驗機在應力幅為323.62MPa比較大應力為833.57MPa的試驗條件下，汽車鋼板彈簧的疲勞壽命不小于8萬次的試驗條件進行。然后計算板彈簧應力狀態的試驗振幅和試驗預加變形量。

3、板彈簧臺架試驗進行到1萬次、3萬次、6萬次時，調整夾具螺栓扭矩及預壓變形量至規定值。

4、試驗中每隔1萬次檢查一次樣品，發現裂紋后，每隔5000次檢查一次。

5、試驗中板簧臺架表面的溫度比較高不得超過150℃。

6、板簧臺架以任何一片鋼板比較先出現裂紋時的循環次數，作為樣品的壽命。
