北京客戶主要負責客運機車、貨運機車、接觸網作業車、型邊坡清篩機、鋼軌銑磨車、鋼軌打磨列車、路基處理車、內燃機車、電力機車、礦用自卸車等的生產、檢修、維護。此次訂購的傳動軸靜態扭轉試驗機就是對這些大型車輛的傳動軸進行靜扭強度、扭力、扭矩、抗扭、扭轉剛度、扭矩屈服性能測試，由于大型機車的傳動軸扭矩較大，選擇的50000Nm電液伺服式臥式結構的實驗機。

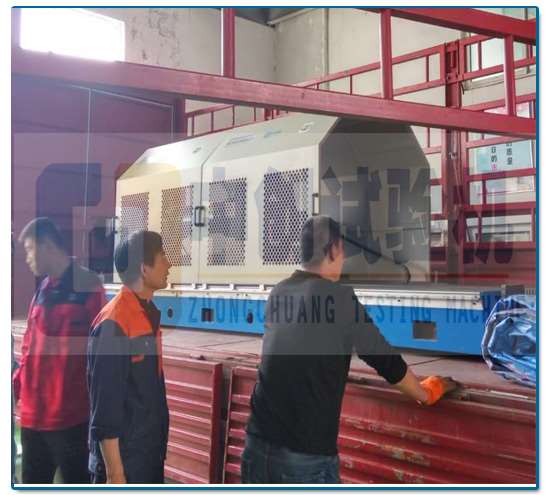

發貨圖：

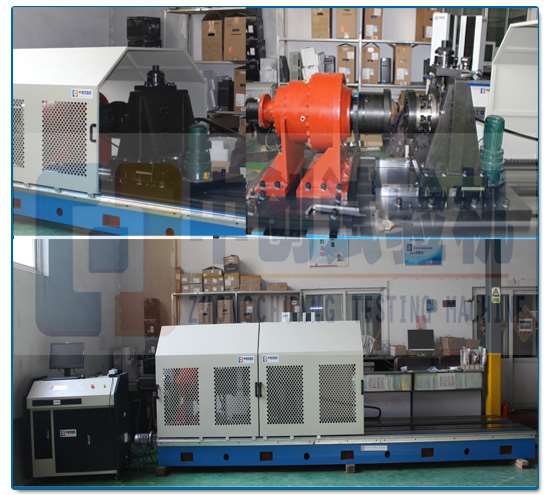

電液伺服扭轉試驗機主機特點：

電液伺服傳動軸扭力試驗機采用臥式結構。傳動軸試驗空間可調整端-扭矩盤連接傳感器為扭矩采集端，另一端加載為交流伺服電機通過擺線減速機傳動帶動加力盤轉動，通過對傳動軸試樣加載將扭矩傳到扭矩盤端來進行試驗，扭矩采集端通過電機驅動絲杠可沿直線導軌移動，用于調整試驗空間，也可用手控盒調節，便于夾持試樣。

50000Nm傳動軸扭轉試驗機參數：

主要規格（Nm）：50000Nm

扭矩測量范圍：1%-100%FS

扭矩比較小讀數值（Nm）： 0.01

試驗扭矩分辨率 1/±300000

扭矩示值相對誤差：≤±1.0% （正轉和反轉兩個方向）

扭矩重復性相對誤差：≤1.0%（正轉和反轉兩個方向）

轉角測量范圍 0-10000°
