金屬線材反復彎曲試驗機主要適用于直徑或厚度為0.3mm-10mm的鋼絲、鐵絲、鋁絲、盤條、低碳鋼絲、銅包鋼絲、銅包鋁絲、銅包銅絲、鋁鎂絲、銅帶等各種金屬線材在反復彎曲中承受塑形變形能力的測試。

試驗原理：

金屬線材反復彎曲試驗是將試樣一端固定，繞規定半徑的圓柱支座彎曲90°，在沿反方向彎曲的重復彎曲試驗。選擇濟南中創金屬線材反復彎曲試驗機來測試。

金屬線材反復彎曲試驗機滿足要求：

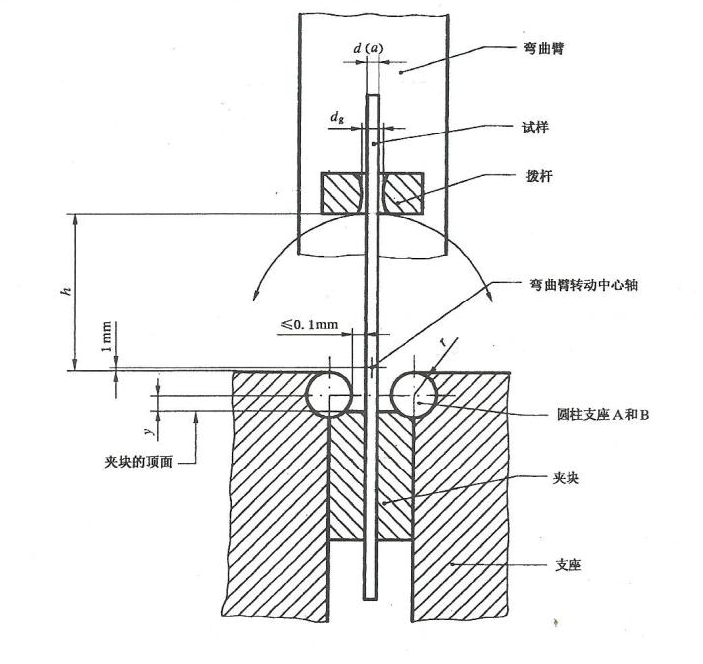

反復彎曲試驗機圓柱支座和夾塊滿足要求：

1、圓柱支座和夾持塊應有足夠的硬度(以保證共剛度和耐磨）。

2、圓柱支座半徑不得超出給出的公稱尺寸允許偏差。

3、圓柱支座軸線應垂直十彎曲平而并相互平行，而且在同一平面內，偏丟不超過0.1mm

4、夾塊的夾待面應稍突出干圓柱支座但不超過0.1mm,既測是兩圓柱支座的曲率中心連線上試樣與圓柱柱支座間的間隔不大于0.1mm。

5、夾塊的頂面應低于兩圓柱支座曲率中心連線，當圓柱座半徑等于或小于2.5mm時y值為

1.5mm;當圓柱支座半徑大于2.5mm時，y值為3mm。

反復彎曲試驗機彎曲臂及撥桿：

1、對于所有尺寸的圓柱支座，彎曲臂的轉動軸心至圓柱支座頂部的距離均為1.0mm。

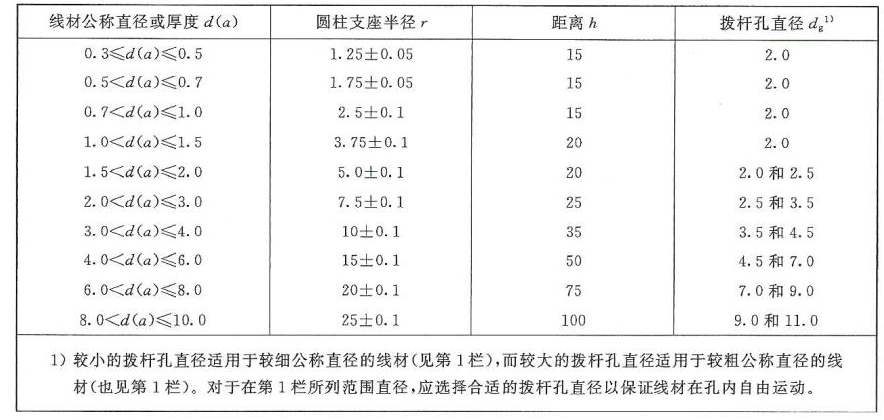

2、撥桿孔兩端應稍大，且孔徑應符合的規定。

ZC反復彎曲試驗機功能特點：

●性能穩定可靠，堅固耐用，應用范圍廣，使用壽命長；
●操作簡單，自動計數，斷后自動停機，大液晶屏顯示彎曲次數；
●一鍵復位，生產效率高



更多詳細的資料請咨詢濟南中創工業測試系統有限公司銷售工程師。
