軌道減震器上面的橡膠與金屬粘結強度的拉伸試驗也叫橡膠減震器金屬粘結強度試驗機，用來測試橡膠與金屬件的粘結強度、拉伸強度、拉伸負荷、拉伸破壞、抗拉強度、剝離強度、拉力變形等力學性能。

測試原理：

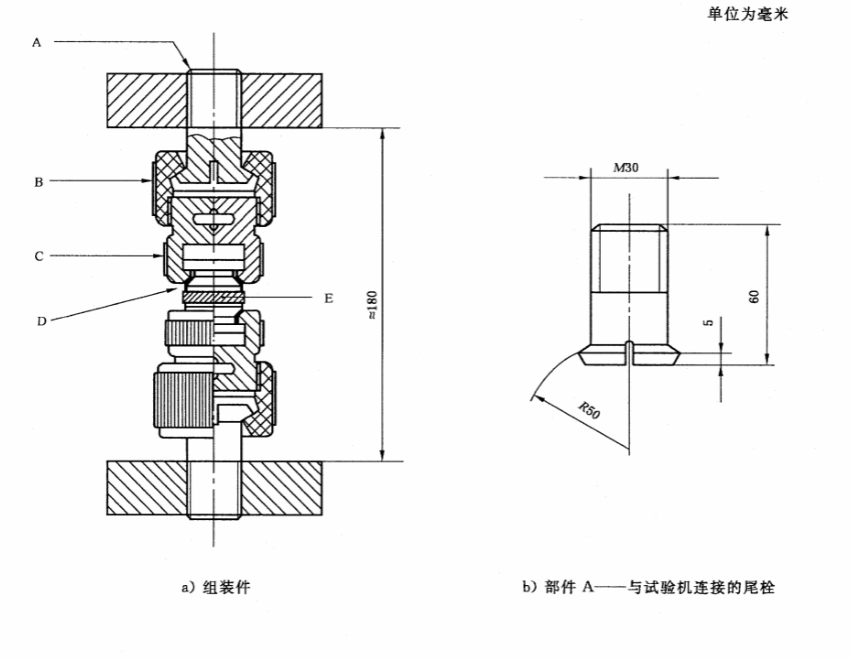

標準尺寸試樣產生粘合破壞時所需要的作用力，試樣由兩塊平行金屬板與橡膠層粘合組成，作用力的方向與粘合表面成90°。

粘結強度試驗機滿足要求：

橡膠減震器與金屬件粘結強度試驗機符合ISO5893的要求，力值測量精度達到2級，夾具移動的速度為25mm/min±5mm/min。



如何制取試樣？

1、標準尺寸的圓形金屬板比較好用軋制的碳鋼棒值得。也可使用部件尺寸與基本尺寸一致的其他金屬。制備和處理光滑的金屬板應按所研究的粘合系統要求進行處理。

2、用圓形沖刀切出未硫化橡膠圓片，尺寸應使模壓時得到限定的流膠量。按所研究的粘合系統要求處理與金屬粘合的橡膠表面。

3、橡膠圓片和金屬板組裝于模具中硫化。模具的結構應使橡膠突出金屬板邊緣約0.05mm，以防止試驗時金屬邊緣對橡膠的撕裂。

4、制備試樣時應十分小心，使橡膠和金屬的粘合面不沾污灰塵、水氣和外來雜質。裝配試樣時不應用手接觸粘合面。

5、應在一可控的溫度和適當的壓力下加熱規定的時間以模壓成型。硫化的時間和溫度英語被研究的粘合系統的要求一致。

6、硫化結束后，應十分小心地從模具中取出試樣，以避免試樣在冷卻前粘合面受到不適當的應力。
