陶瓷材料抗彎曲強(qiáng)度試驗(yàn)機(jī)主要適用于日用陶瓷、建筑陶瓷、電絕緣陶瓷、化工陶瓷、金屬陶瓷、碳化物陶瓷、氧化硅陶瓷、工具陶瓷等各種陶瓷材料制品做抗彎曲、三點(diǎn)彎曲、抗彎強(qiáng)度、彎曲極限、靜彎曲力、彎曲力矩、彎曲負(fù)荷、彎曲破壞強(qiáng)度等性能測(cè)試。

陶瓷彎曲強(qiáng)度試驗(yàn)機(jī)滿足要求：

1、陶瓷抗彎曲強(qiáng)度試驗(yàn)機(jī)相對(duì)誤差不大于1%，能夠等速加荷，加荷及支撐刀直徑為10mm±0.1mm。

2、技術(shù)參數(shù)

制取試樣方法：

1、長(zhǎng)120mm，寬厚比為1:1的長(zhǎng)方體試樣10根。

2、陶瓷材料試樣的制備采用與該材料在實(shí)際生產(chǎn)中相同的工藝條件。

3、陶瓷試樣必須加工規(guī)整，不允許存在明顯缺陷。

操作規(guī)程：

1、將陶瓷試樣置于溫度為110℃士5℃的烘箱中，烘干至恒重，然后放入干燥器中冷卻至室溫。

2、將陶瓷試樣安放在支撐刀口上，調(diào)整支撐刀口間距，使支撐刀口以外試樣的長(zhǎng)度為10mm，兩個(gè)支撐刀口必須在同一平面內(nèi)且互相平行，并使加荷刀口位于兩支撐刀口的正中。

3、開(kāi)啟陶瓷彎曲試驗(yàn)機(jī)。注意加荷刀口接觸試樣時(shí)不得沖擊，以平均10-50N/s的速度等速加荷，(彎曲強(qiáng)度較小的試樣，請(qǐng)選擇較低的加荷速度)直至破壞。記錄試樣破壞時(shí)的比較大載荷。

4、用游標(biāo)卡尺測(cè)量試樣斷裂處的寬度和厚度，精確到0.1mm。

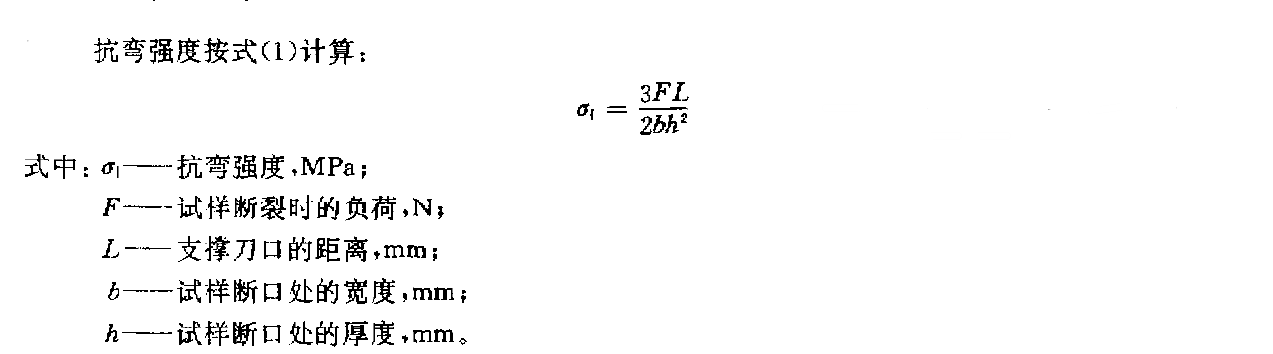

抗彎計(jì)算公式：



測(cè)試報(bào)告：

1、送樣單位、試樣名稱(chēng)、試樣編號(hào)。

2、試祥跨距、加荷速度，斷面厚度、斷面寬度。

3、數(shù)據(jù)舍棄情況、抗彎強(qiáng)度值。

4、試驗(yàn)日期、試驗(yàn)人員、試驗(yàn)單位。
