產品介紹：

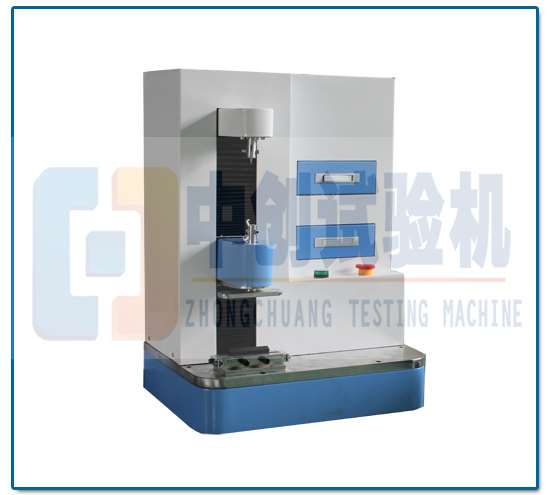

10N微機控制彈簧拉壓試驗機拉簧、壓簧、碟簧、塔簧、板簧、卡簧、、片彈簧、復合彈簧、氣彈簧、模具彈簧、異形彈簧等精密彈簧的拉力、壓力、位移、剛度等強度試驗和分析。

測試原理：

1、微機控制彈簧拉壓試驗機通過計算機軟件控制器，經調速系統控制精密電機轉動，經減速系統減速后通過精密絲杠副帶動壓盤上升、下降，完成試樣的壓縮等力學性能試驗。

2、采用調速精度高、性能穩定的全數字調速系統及精密電機作為驅動系統，ZCTEST控制軟件作為控制系統核心，以Windows為操作界面的控制與數據處理軟件，實現試驗力、試驗力峰值、橫梁位移、試驗變形及試驗曲線的屏幕顯示，所有試驗操作均可以通過鼠標在計算機上自動完成。

執行標準：

JB/T 7796 彈簧拉壓試驗機標準

JJF 1134 專用工作測量機校準規范

GB/T 13634 試驗機檢驗用測力儀的校準

結構組成：【此機型適合500N以下所有彈性元件的檢測】

1、傳動系統：由減速器、雙螺母精密絲杠副及導向部分等組成。

2、驅動系統：由精密數字調速器及電機實現系統驅動。

3、測量控制系統：試驗力測量控制系統由高精度負荷傳感器、測量放大器、A/D轉換、穩壓電源等組成；位移測量控制系統由光電編碼器、倍頻整形電路、計數電路等組成。通過各種信號處理，實現計算機顯示、控制及數據處理等功能。

4、安全保護裝置：試樣過載保護、橫梁極限位置保護、過電流、過電壓、超速保護等。

技術參數：

1、樣式： 精密立柱式

2、比較大試驗力分別為： 10N

3、量程: 1-100% 比較小讀數值： 0.001N

4、試驗力示值重復性相對誤差: ≤1.0%

5、位移分辨率： 0.01mm和0.001mm可選

6、位移測量準確度： ±0.5%

7、有效試驗空間： 190mm

8、壓盤直徑： 30/60mm

9、上下壓盤平行度誤差： ≤0.05 mm

10、上下壓盤中心線同軸度誤差： ≤0.5 mm

11、位移速度控制范圍： 0.01mm/min～500mm/min

12、位移速度控制精度： ±0.5%

13、試驗機級別： 1級

14、變形示值誤差： ≤±（50+0.15L）

15、試驗機尺寸： 300*200*500mm(依實物為準)

16、外觀： 應符合GB/T2611要求

17、成套性： 符合標準要求

18、保護功能： 試驗機有過載保護功能

19、供電電源： AC 220V±10%，50Hz

20、重量： 90kg(依實物為準)
